000
31.10.2011, 19:38 Uhr
sas

Guten Tag,

ich habe da mal wieder so ein VS Kram in die Hände bekommen.
Ein Datenchiffriergerät mit 2 CPU Karten div. I/O

Die CPU Karte ist nur beschriftet mit 28-2580.
Enthält: je einen
UA880
UA 857
UA 855

Fünf EPROM 27C64
Drei RAM LH 5164

Welcher Kartentyp ist das, sieht ähnlich aus wie U880-2
Fotos liefer ich noch nach.

Jörg

Dieser Beitrag wurde am 31.10.2011 um 19:39 Uhr von sas editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
31.10.2011, 19:46 Uhr
Deff

Wichtig und u.U. aufschlussreich, das Auslesen der 27C64!

--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
31.10.2011, 20:04 Uhr
sas

Bin ich Dran und habe mit entsetzen festegestellt das die auf der Beschriftung angegebenen CRC-Summe des fünften EPROMS ich zwischen 2 Baugleichen Platinen unterschiede habe! ISt zwar ein ca 2 K gro0er Null Block aber auch einige Bytes vorher betroffen.

Zitat:

Deff schrieb
Wichtig und u.U. aufschlussreich, das Auslesen der 27C64!

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
31.10.2011, 22:01 Uhr
sas

ZRE, voll bestückt

Wahrscheinlich Rausgenerator und I/O

I/O

Zitat:

sas schrieb
Guten Tag,

ich habe da mal wieder so ein VS Kram in die Hände bekommen.
Ein Datenchiffriergerät mit 2 CPU Karten div. I/O

Die CPU Karte ist nur beschriftet mit 28-2580.
Enthält: je einen
UA880
UA 857
UA 855

Fünf EPROM 27C64
Drei RAM LH 5164

Welcher Kartentyp ist das, sieht ähnlich aus wie U880-2
Fotos liefer ich noch nach.

Jörg

Dieser Beitrag wurde am 31.10.2011 um 22:03 Uhr von sas editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
31.10.2011, 22:38 Uhr
Rüdiger
Administrator

Zitat:

sas schrieb
Welcher Kartentyp ist das, sieht ähnlich aus wie U880-2

Schwer zu sagen.
Könnte K1520 sein.
Dasselbe Leiterplattenformat wurde in der DDR aber für andere Bussysteme verwendet.
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
01.11.2011, 08:42 Uhr
P.S.

Wenn Stv-Belegung und Abmessungen dem K1520-Standard entsprechen, kann man das sicherlich als "K1520-kompatibel" definieren. Das machte vor allem dann Sinn, wenn die StE in Gefäßsystemen des EGS eingesetzt wurden.

Leider läßt sich auf dem 2. Bild (Rausgenerator) nicht viel erkennen.
Was wird das wohl für ein IC sein - rechts unten 20Pins, extem breite Bauweise?
Was verbirgt sich unter der Metallabschirmung?
Mitte oben sieht nach einem Hybrid-IC aus, da aber keiner von KWH - eher als EAW zu deuten - wird es wohl kein AD- oder DA-Wandler, oder ein Speicher-IC sein.
Rüdiger hatte doch schon mal solche BT vom EAW in den Fingern, vielleicht sind das die gleichen?

Das Wissen der Menschheit gehört allen Menschen! -
Wissen ist Macht, wer glaubt, der weiß nichts! -
Unwissenheit schützt vor Strafe nicht! -
Gegen die Ausgrenzung von Unwissenden und für ein liberalisiertes Urheberrecht!
PS

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
01.11.2011, 09:28 Uhr
Rüdiger
Administrator

Zitat:

P.S. schrieb
Wenn Stv-Belegung und Abmessungen dem K1520-Standard entsprechen, kann man das sicherlich als "K1520-kompatibel" definieren.

Kann man nicht generell sagen.
PS2000 hatte auch diese Platinenform umd war nicht K1520-kompatibel.
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 01.11.2011 um 09:36 Uhr von Rüdiger editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
02.11.2011, 13:02 Uhr
rm2
Default Group and Edit

Hallo Jörg,

im 2. Bild, wenn das ein EAW 45.2 sein sollte, dann
gäbe es diesen auch im T316

http://scz.bplaced.net/t316.html

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
02.11.2011, 16:48 Uhr
sas

Hallo Ralph,

deswegen schrieb ich ja auch Rauschgenerator und I/O zur Karte ....

Jörg

Zitat:

rm2 schrieb
Hallo Jörg,

im 2. Bild, wenn das ein EAW 45.2 sein sollte, dann
gäbe es diesen auch im T316

http://scz.bplaced.net/t316.html

mfg ralph

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
02.11.2011, 17:32 Uhr
Egon

Hallo,

was ist denn "VS Kram" ???
Noch nie gehört.
Grüße

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
02.11.2011, 19:58 Uhr
constanze czech

hätte ich auch als VS eingestuft.
--
biete 3-Raum-Computer 96m², Dusche, WC, Zentralheizung, Ferritkerngrill...(nicht ganz) ruhige Wohnlage....zum Zeitwert...

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
02.11.2011, 20:07 Uhr
Mobby5

Zitat:

Egon schrieb
Hallo,

was ist denn "VS Kram" ???
Noch nie gehört.
Grüße

VS=Verschlußsache --> sowas wie:"FOR YOUR EYES ONLY!", nur nicht so sehr hoch eingestuft.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
02.11.2011, 20:32 Uhr
rm2
Default Group and Edit

Hallo Jörg,

bist Du sicher das es nicht VVS oder GVS war?

habe Deine Bilder aufgehellt:

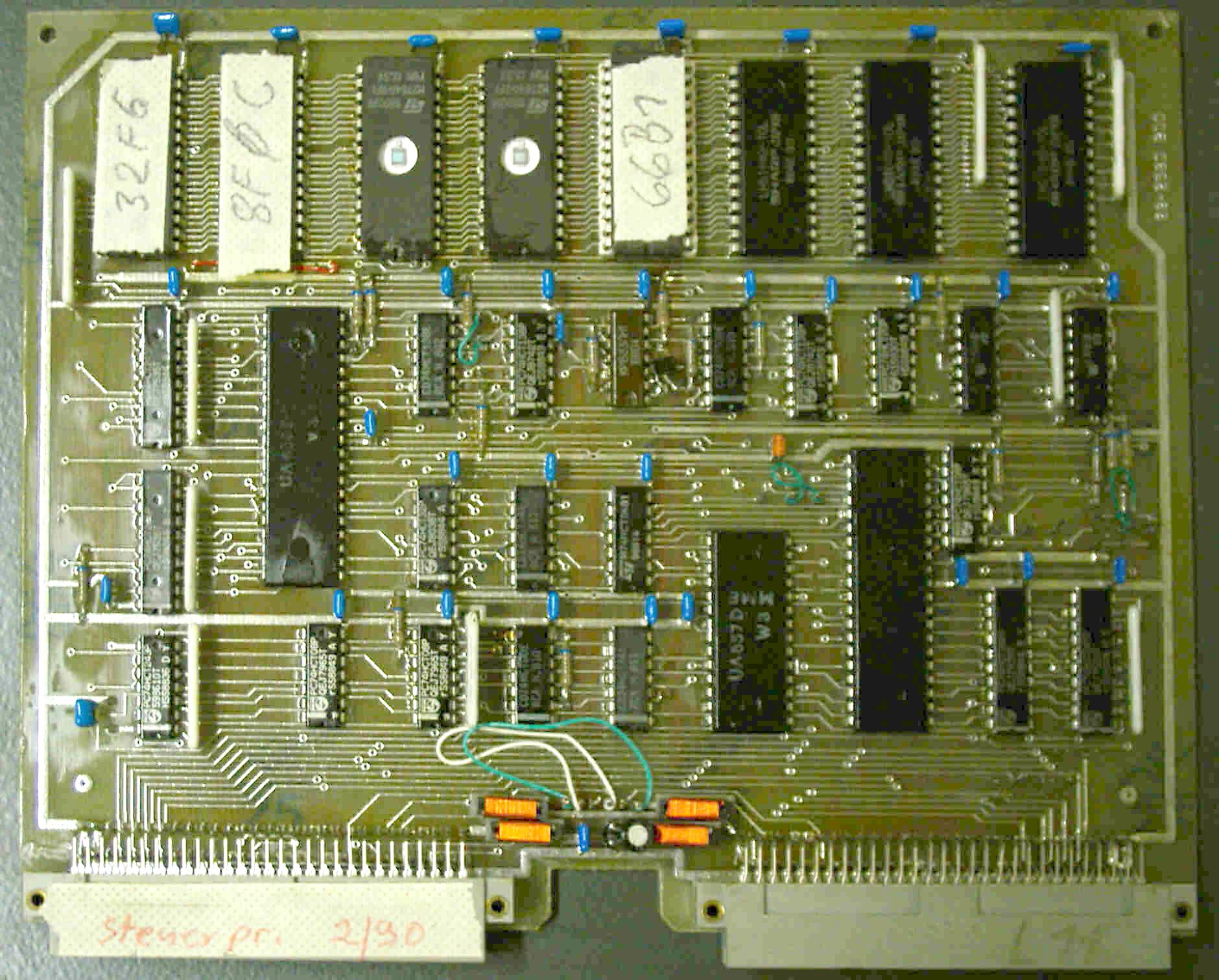

http://www.ycdt.net/robotron/28-2580-1.jpg

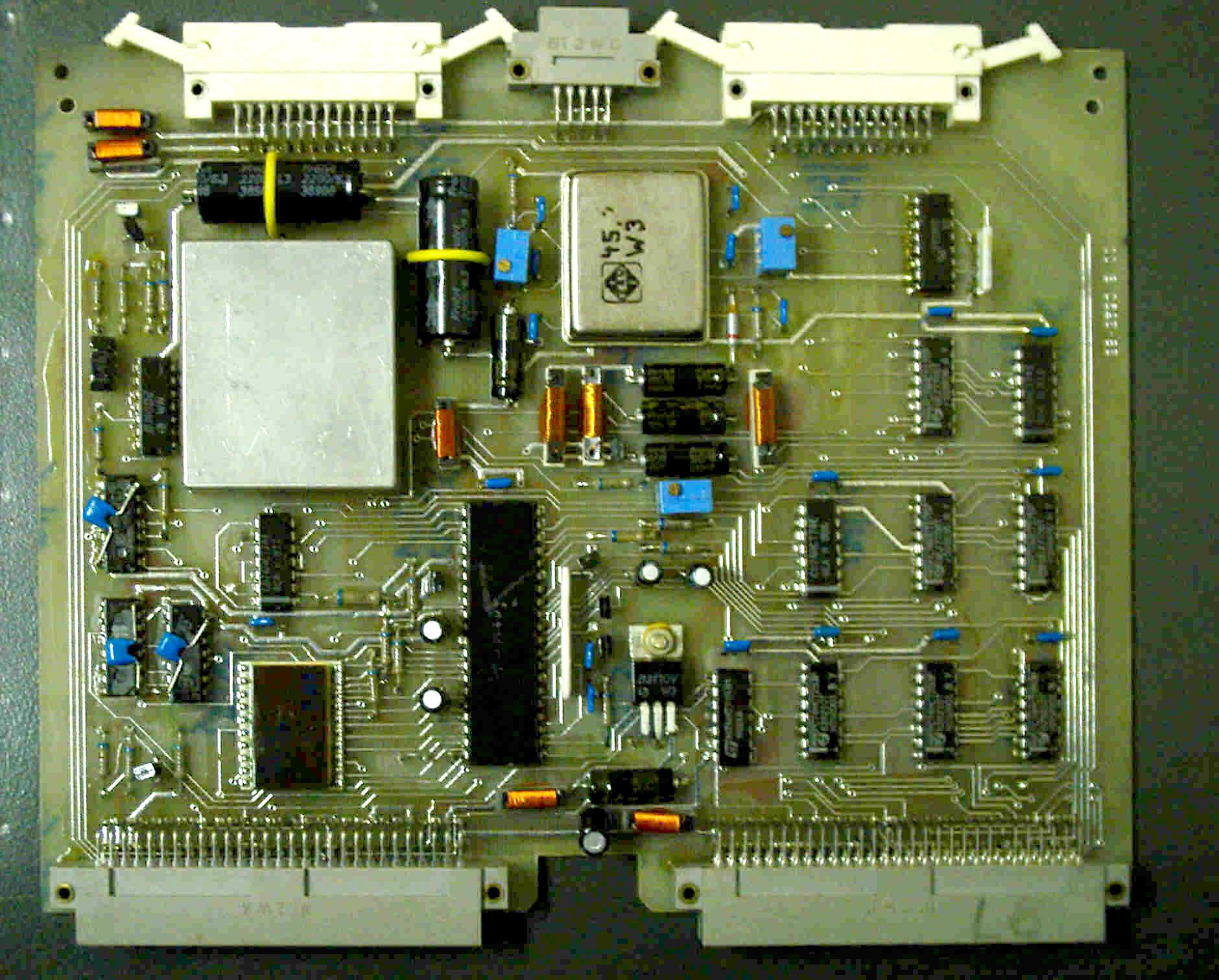

http://www.ycdt.net/robotron/28-2580-2.jpg
was ist das links unten für ein IC?

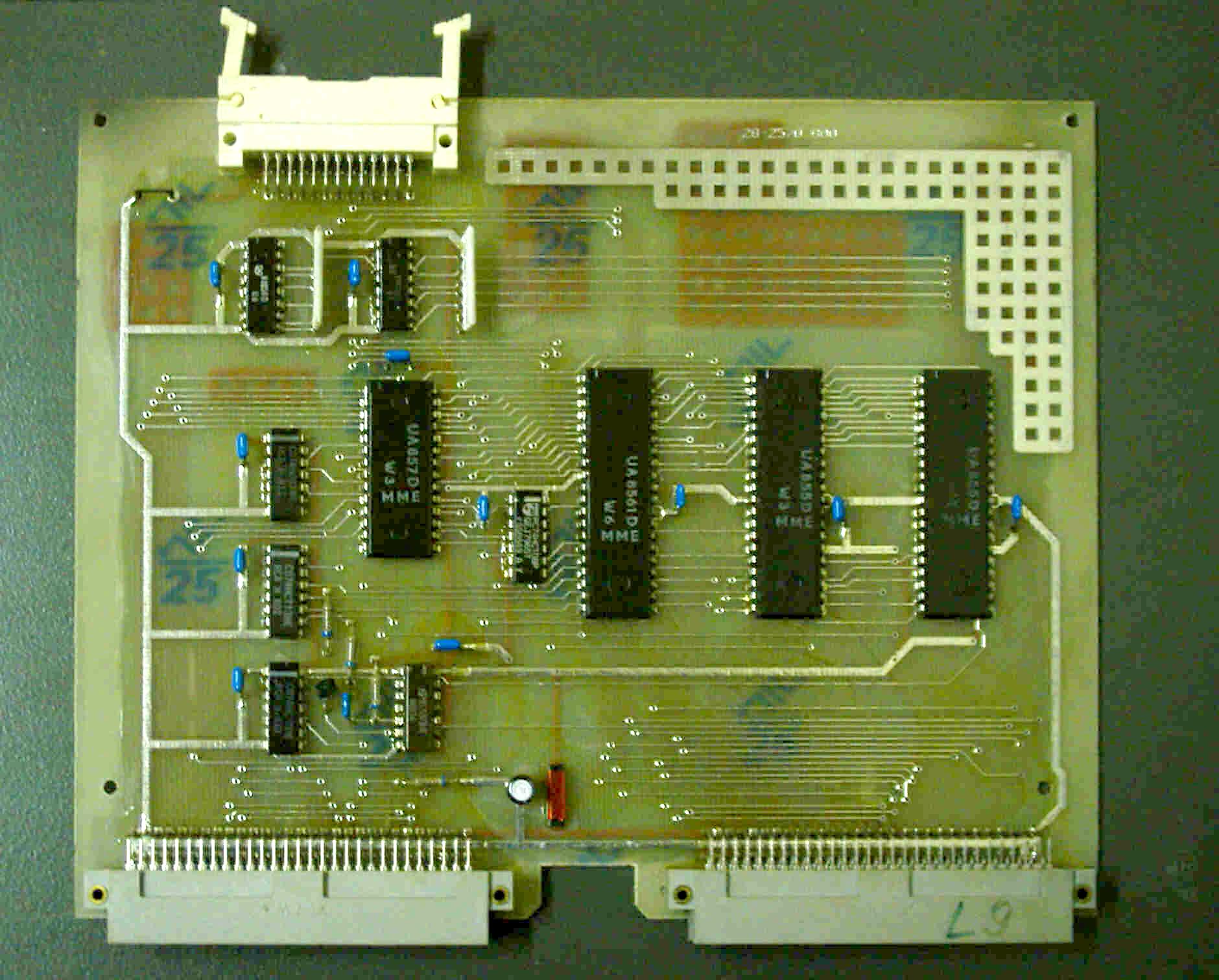

http://www.ycdt.net/robotron/28-2580-3.jpg

mfg ralph

PS könnte das der T322 sein???
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 02.11.2011 um 20:33 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

013
02.11.2011, 21:25 Uhr
frassl

Links unten das ist ein Hybrid IC aus dem KWH.

Mal als (Gehäuse-)Vergleichsstück:

Dieser Beitrag wurde am 02.11.2011 um 21:35 Uhr von frassl editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

014
03.11.2011, 07:46 Uhr
P.S.

@Rüdiger
Ich schrieb in <005> "Wenn Stv-Belegung und Abmessungen..." dann K1520-kompatibel.

@Frassl
Danke für das schöne Bild zum Trennverstärker "ISA 30" vom KWH.
Dass der IC links unten ein ISA 30 sein soll ist aber eher unwahrscheinlich, denn der hat - wie in Deinem Bild zu sehen ist - 32 Beine. Der auf der 2580-2 hat nur 20 Pins.

Offen ist nach wie vor die Frage, was sich unter der Metallkappe links oben auf 2580-2 verbirgt.

Und was hat der EAW-Baustein "45.2" für eine Funktion?

Das Wissen der Menschheit gehört allen Menschen! -
Wissen ist Macht, wer glaubt, der weiß nichts! -
Unwissenheit schützt vor Strafe nicht! -
Gegen die Ausgrenzung von Unwissenden und für ein liberalisiertes Urheberrecht!
PS

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

015
03.11.2011, 09:26 Uhr
frassl

Peter, das es nicht der ISA-30 ist, weiß ich auch. Deswegen schrieb ich auch "Gehäusevergleich".

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

016
03.11.2011, 14:45 Uhr
sas

Guten Tag allen Interessierten,

auf dem Modul schimmert auf anderen Fotos blau die Nummer 2599 durch.

Auffällig ist das auf den ZVE Karten keine Taktversorgung ist, das wird wohl durch diese Karte, mit dem ominösen Modul, erschlagen.

Da ich erst im Dezember wieder zu dem Gerät komme kann ich noch nichts weiteres sagen.

Zitat:

frassl schrieb
Peter, das es nicht der ISA-30 ist, weiß ich auch. Deswegen schrieb ich auch "Gehäusevergleich".

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

017
19.11.2011, 19:31 Uhr
sas

Neues über die 2te Karte s.o.:

unter dem Metallkästchen befindet sich ein Quarz sowie ein CD74HCT00E und ein CD74HCT74E von HCT also Taktgeber mit Teiler. Und das "sauber" geschirmt.

Das Modul in Dünnfilmtechnik ist blau Beschriftet mit 8634 sowie 5.89 für den Monat und Jahr.

Fotos folgen noch und Bilder der Lötseite um die E/A etc deuten zu können.

Zitat:

sas schrieb
Guten Tag allen Interessierten,

auf dem Modul schimmert auf anderen Fotos blau die Nummer 2599 durch.

Auffällig ist das auf den ZVE Karten keine Taktversorgung ist, das wird wohl durch diese Karte, mit dem ominösen Modul, erschlagen.

Da ich erst im Dezember wieder zu dem Gerät komme kann ich noch nichts weiteres sagen.

Zitat:

frassl schrieb
Peter, das es nicht der ISA-30 ist, weiß ich auch. Deswegen schrieb ich auch "Gehäusevergleich".

Dieser Beitrag wurde am 19.11.2011 um 19:32 Uhr von sas editiert.
