27.06.2009, 19:29 Uhr
Mobby5

Suche 2 Stück Device-Connectoren (Expansionsportverbinder) für KC85/2-5. Zur Not tun es auch 4 Stück solcher Direktsteckverbinder plus Lochrasterplatinen mit 2,5mm-Raster.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
27.06.2009, 20:00 Uhr
dargo

Mit den Steckverbindern kann ich nicht dienen, aber die flexiblen Leiterplatten dafür hätte ich (wenn ich sie finde...).

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
27.06.2009, 21:38 Uhr
Mobby5

Flexible Leiterplatten habe ich, sind mir aber ohne Gehäuse o.ä. etwas instabil. Weiss ja nicht ob man die beiden Steckverbinder irgendwie mit Streben verbinden kann.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
27.06.2009, 22:47 Uhr

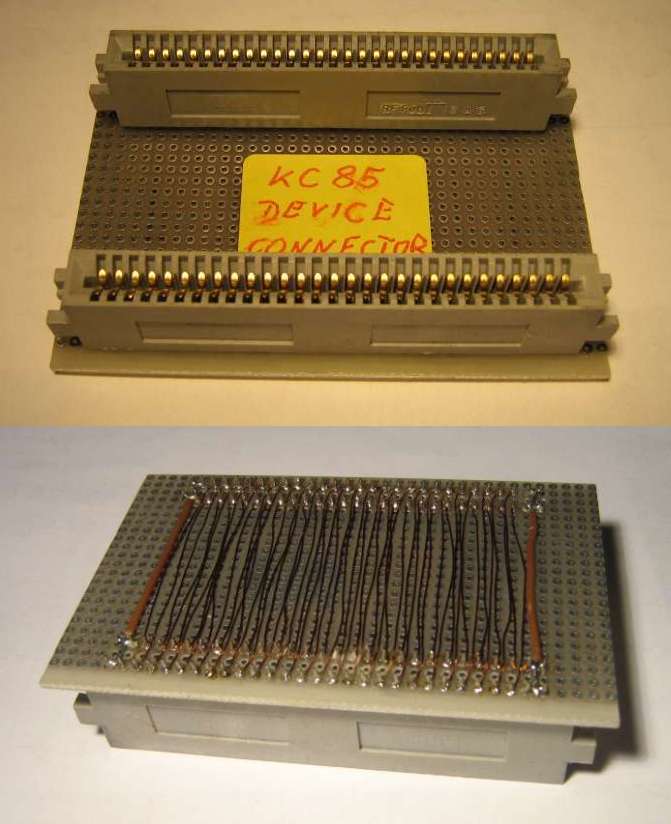

robbi
Default Group and Edit

Ja, mit Streben aus Kupferdraht!

--
Schreib wie du quatschst, dann schreibst du schlecht.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
27.06.2009, 23:04 Uhr
Mobby5

Genauso habe ich in 000 gedacht.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
01.07.2009, 12:45 Uhr
Mobby5

So 4 Stück Direktsteckverbinder habe ich noch bekommen können. Fehlen mir also nur noch 2,5mm-Lochrasterplatinen zum Bau von 2 Stück solcher Verbinder wie in 003 abgebildet.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
01.07.2009, 17:10 Uhr
Mr. Museum

Mobby5 ich hab die einfach mit altem IDE Kabel 1:1 verbunden, ohne Platine, geht auch ohne Probleme, wenn du es nicht alle 5 Minuten auseinanderreisst
--
Gruß,

Micha (der ohne Farbfilm)

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
01.07.2009, 17:22 Uhr
Mobby5

Ich möchte eigentlich was "Handfestes". Zum Verbinden hätte ich ja noch solche Folien da. Muss ich halt mal sehen ob ich da nicht was stabiles drumrumbauen kann.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
09.07.2009, 14:58 Uhr
DO1JKB

Wie sieht eigentlich die genaue Verdrahtung aus? (finde keinen Schaltplan)
Ich will mir so einen Device-Connector mit ISA-Steckleisten und Draht bauen

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
09.07.2009, 15:15 Uhr
Deff

Sieht man das auf dem Foto etwa nicht?
Oberste Pinreihe - oberster Stecker/Buchse mit identischem Pin des untersten Stecker/Buchse. Kann ich zumindest so ausmachen...

Achso, die Masseverbindungen liegen ganz aussen und betreffen beide Pins.
Draht ist lackisolierter Fädel- oder ähnlicher Draht. Der Massedraht darf ruhig etwas dickerer mit Isoschlauch überzogener sein.
--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Dieser Beitrag wurde am 09.07.2009 um 15:18 Uhr von Deff editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
09.07.2009, 16:00 Uhr
robbi
Default Group and Edit

@007
Wenn man die Steckverbinder in die 2,5mm-Rasterplatine steckt:
Kann man denn dann nicht einfach die Folie drauf/drüberlegen und verlöten?
Dann hat man ja die Rasterplatine als mechanischen Unterbau.
--
Schreib wie du quatschst, dann schreibst du schlecht.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
09.07.2009, 16:26 Uhr
Mobby5

ISA-Steckleisten sind Rastermass 2,54mm am KC sind aber nur 2,5mm Kontaktabstand. Die passen bei ihrer Länge nicht mehr auf den Expansionsport. Die Kontakte stimmen dann nicht mehr überein. Vorsicht!!!
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
10.07.2009, 01:10 Uhr
robbi
Default Group and Edit

Ich weiß nicht worauf sich die Antwort 011 bezieht.
Ich gehe in 010 davon aus, daß die Rasterplatte 2,5mm-Raster hat und die Steckverbinder aus 005 auch 2,5 mm-Raster haben.
--
Schreib wie du quatschst, dann schreibst du schlecht.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

013
10.07.2009, 06:19 Uhr
Mobby5

011 bezieht sich auf 008.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

014
10.07.2009, 08:25 Uhr
ggrohmann

Zitat:

Mobby5 schrieb
ISA-Steckleisten sind Rastermass 2,54mm am KC sind aber nur 2,5mm Kontaktabstand. Die passen bei ihrer Länge nicht mehr auf den Expansionsport. Die Kontakte stimmen dann nicht mehr überein. Vorsicht!!!

Sag das doch bitte nicht dem KC, der hier mit einer abgesägten ISA-Busverlängerung (aus so einem flachen Desktopgehäuse) läuft.

Guido

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

015
10.07.2009, 15:19 Uhr
Mobby5

Ok, passt noch.
--
