Robotrontechnik-Forum » Technische Diskussionen » Äquvivalenztyp für den ST103/6 » Themenansicht

Autor Thread - Seiten: -1-
000
07.01.2009, 11:53 Uhr
Rüdiger
Administrator
Avatar von Rüdiger

Welche westlichen Äquvivalente hat der?
Ist der mit dem tschechischen KT206/6 austauschbar?
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
07.01.2009, 12:01 Uhr
Günter



Hallo,
habe meine Datenbücher im Bunker, kann also Dienstag erst nachsehen.


Günter
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
07.01.2009, 12:04 Uhr
Deff



Für den ST103/6 sollte bereits der KT201/600 gehen.
Westtyp: TIC106M bei Reichelt; macht 5A anstelle 3

Meine Garage ist im Haus...


--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Dieser Beitrag wurde am 07.01.2009 um 16:14 Uhr von Deff editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
07.01.2009, 12:15 Uhr
P.S.



@Rüdiger
schau mal ins Buch, da steht:"(1972)...im WFB der erste Kleinleistungsthyristor ST103/1 bis /6 entwickelt...Spezialisierung mit der CSSR, die mit der Typenreihe KT206/1 bis /6 erfolgreich war."
Das bedeutet, der ST103 wurde durch den KT206 abgelöst.

Das Wissen der Menschheit gehört allen Menschen! -
Wissen ist Macht, wer glaubt, der weis nichts! -
Unwissenheit schützt vor Strafe nicht ! -
Gegen die Ausgrenzung von Unwissenden und für ein liberalisiertes Urheberrecht!
PS
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
07.01.2009, 17:25 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Deff schrieb
Für den ST103/6 sollte bereits der KT201/600 gehen.

Diese Aussage hilft mir nicht weiter. Der KT206 ist leistungsseitig schwächer als der KT201.
Von ersteren habe ich noch einen hier liegen, von letzteren nicht.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
07.01.2009, 17:25 Uhr
Enrico
Default Group and Edit



Zitat:
Rüdiger schrieb
Welche westlichen Äquvivalente hat der?
Ist der mit dem tschechischen KT206/6 austauschbar?

Dann liegt es doch an den Thyristoren, und nicht den Spulen?
--
MFG
Enrico
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
07.01.2009, 17:29 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Enrico schrieb
Dann liegt es doch an den Thyristoren, und nicht den Spulen?

Ja. Der primäre Thyristor verursacht die Fehler.
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 07.01.2009 um 17:31 Uhr von Rüdiger editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
07.01.2009, 18:16 Uhr
Enrico
Default Group and Edit


Glück gehabt.
--
MFG
Enrico
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
17.04.2009, 13:41 Uhr
Rüdiger
Administrator
Avatar von Rüdiger

Mein Versuch, dem ST103 durch einen tschechischen Thyristor KT201/600 zu ersetzen, war nicht von Erfolg gekrönt.
Abgesehen davon, dass die Anschlussbelegung anders ist, läuft der Tscheche in der Schaltung (Leistungsoszillator im Schaltnetzteil) instabil.

Ich bin also auf der Suche nach einem echten ST103/6.
Hat jemand so einen übrig?
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 17.04.2009 um 14:14 Uhr von Rüdiger editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
17.04.2009, 13:52 Uhr
Guido
Default Group and Edit
Avatar von Guido


Zitat:
Rüdiger schrieb
Mein Versuch, dem ST103 durch einen tschechischen Thyristor zu ersetzen, war nicht von Erfolg gekrönt.
Abgesehen davon, dass die Anschlussbelegung anders ist, läuft der Tscheche in der Schaltung instabil.

Ich bin also auf der Suche nach einem echten ST103/6.
Hat jemand so einen übrig?

Reichen die?


Gruß
Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
17.04.2009, 14:05 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Guido schrieb
Reichen die?

Wenn ich mir das Bild genau anschaue, sind das in Deiner Kiste alles nur ST103/1 und ST103/3. Hast da auch spannungsfestere?
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 17.04.2009 um 14:15 Uhr von Rüdiger editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
17.04.2009, 14:16 Uhr
Guido
Default Group and Edit
Avatar von Guido

Oups..
Ich habe mich von der anderen 6 ablenken lassen. Nach Durchsicht finde ich einige gebrauchte /4. Reichen die auch?

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
012
17.04.2009, 14:22 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Guido schrieb
Nach Durchsicht finde ich einige gebrauchte /4. Reichen die auch?

Versuch macht kluch.

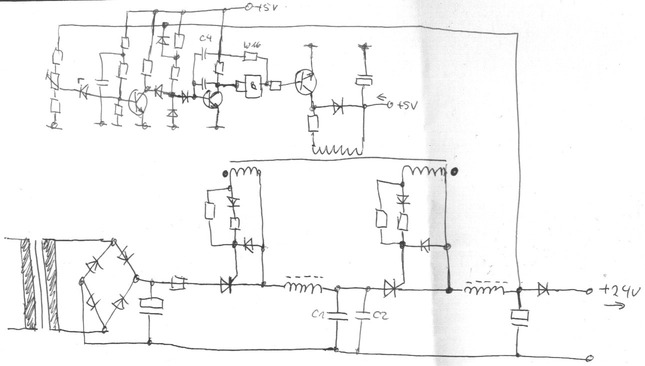

Falls Du Dich mal gruseln willst, hier die Schaltung, wo der ST drin arbeitet:

Ist die geilste Netzteilschaltung, die ich bisher gesehen habe.
C1 und C2 bilden einen 8µF-Unipolar-Hochspannungskondensator.
So ganz klar ist mir dabei noch nicht, wie die die Thyristoren wieder zum Sperren bringen. L und C als Schwingkreis auf Resonanz, der bis zum Nulldurchgang schwingt?
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 18.04.2009 um 14:54 Uhr von Rüdiger editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
013
17.04.2009, 14:30 Uhr
Guido
Default Group and Edit
Avatar von Guido


Zitat:
Rüdiger schrieb
[Versuch macht kluch.

Schreib mal die Adresse, ich muss heute noch zur Post...

Gruß
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
014
17.04.2009, 14:35 Uhr
Guido
Default Group and Edit
Avatar von Guido


Zitat:
Rüdiger schrieb
Falls Du Dich mal gruseln willst, hier die Schaltung, wo der ST drin arbeitet:
http://www.robotrontechnik.de/ablage/SD1154_Netzteil_24V_k.jpg
Ist die gleilste Netzteilschaltung, die ich bisher gesehen habe.
C1 und C1 bilden einen 8µF-Unipolar-Hochspannungskondensator.
So ganz klar ist mir dabei noch nicht, wie die die Thyristoren wieder zum Sperren bringen...

Löschimpulse am Gate? Erzeugt von dieser Schaltung oben.
Wenn Ersatztypen Ärger machen, kontrolliere mal beide "Snubbernetzwerke" (Dioden/R-Kombination am Gate)

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
015
17.04.2009, 14:47 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Guido schrieb
Löschimpulse am Gate?

Den ST103 kann man per Gate löschen? Das ist mir neu...
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
016
17.04.2009, 19:04 Uhr
holm

Avatar von holm

Der erste Thyristor lädt C1/C2 bis die Spannungsdifferenz zu Null geworden ist und verlischt dann. Danach lädt der 2. den Augsangselko auf, bis C1/C2 die selbe Spannung wie der Ausgangselko haben und verlischt dann, danach Goto Anfang..

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}

Dieser Beitrag wurde am 17.04.2009 um 19:05 Uhr von holm editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
017
17.04.2009, 20:43 Uhr
paulotto



da sind doch keine GTOs verbaut, ein normaler Thyristor sperrt nur, wenn der HZaltestrom unterschritten wird. Außerdem ist die Dioden-R-Kombination kein Snubberbetzwerk. Hier wird nur die gegenphasige Zündspannung unterdrückt. Wie die Schaltung funktioniert, hat doch Holm beschrieben.

Gruß

Klaus
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
018
17.04.2009, 21:34 Uhr
Guido
Default Group and Edit
Avatar von Guido

Ähm, Thyristoren? Da war ich wohl völlig falsch....

Naja, war zulange im Garten

Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
019
18.04.2009, 14:53 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Holm schrieb
Der erste Thyristor lädt C1/C2 bis die Spannungsdifferenz zu Null geworden ist und verlischt dann.

Wieso ist dann C1 kein Elko?
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 18.04.2009 um 15:01 Uhr von Rüdiger editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
020
18.04.2009, 16:56 Uhr
holm

Avatar von holm

Weil er warscheinlich ziemlich impulsfest sein muß, während das für den Sieb-C am Ausgang nicht gilt.

Gruß,

Holm
--
float R,y=1.5,x,r,A,P,B;int u,h=80,n=80,s;main(c,v)int c;char **v;
{s=(c>1?(h=atoi(v[1])):h)*h/2;for(R=6./h;s%h||(y-=R,x=-2),s;4<(P=B*B)+
(r=A*A)|++u==n&&putchar(*(((--s%h)?(u<n?--u%6:6):7)+"World! \n"))&&
(A=B=P=u=r=0,x+=R/2))A=B*2*A+y,B=P+x-r;}
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
