Hallo an alle,

suche Doku (DIL-Schater, Wickelbrücken, Bürcken) zur
SPE1 , 16 K sRAM (32x UL224D30).
Welche Funktion hat der einzelne U215D?

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
30.12.2024, 19:08 Uhr
Rüdiger
Administrator

Wo war die verbaut?
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
30.12.2024, 23:16 Uhr
rm2
Default Group and Edit

Hallo an alle,

hier ein Bild:
SPE1

http://www.k1520.com/robotron/SPE1_0.jpg

SPE1-Beschriftung:
Z50300.3510.01 B ÄZ2 LP-Herstellung: G 59048 (Z 50 30 03-510
könnte für CZJ sein)

Welchen Unterschiede es zu SPE1 50343-0000.00 gibt
ist unbekannt.

mfg ralph
PS
Einsatz unbekannt
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 30.12.2024 um 23:33 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
31.12.2024, 09:14 Uhr
karsten
Default Group and Edit

Die SPE1 Karte vom Bild wurde 2014 bei ebay verkauft. Ich kenne den Verkäufer persönlich. Sie stammt ursprünglich von ORWO-Wolfen und wurde dort im MC80.30 verwendet.
Die K1520-RFT-Karten wie 50324- 50343- bis 50348- sind spätere Entwicklungen von Elektronik Gera selbst. Die 50319- waren für den MC80LA.
--
1. Grundgesetz der Messtechnik? Wer misst misst Mist!
(fast) alle DDR-Schaltkreise und viele Transistoren
Elektronikarchäologie, MC80, K1520

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
31.12.2024, 16:40 Uhr
Rüdiger
Administrator

Zitat:

karsten schrieb
Sie stammt ursprünglich von ORWO-Wolfen und wurde dort im MC80.30 verwendet.

Das muss dann aber eine ungewöhnliche Bestückung gewesen sein? Oder gab es mehrere Generationen von MC80.30?
Weil ich habe die Karte bislang in keinen MC80.30 gesehen...
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
01.01.2025, 11:50 Uhr
rm2
Default Group and Edit

Hallo Rüdiger,

für den kaskadiebaren RAM 4000H bis BFFFH hätte man statt 2x K3525 (16K dRAM)
2x SPE1 einsetzen können.
Also müßte noch eine SPE1 aus dem ORWO-MC80.30 existieren.

mfg ralph
PS
Die Z-Nummer Z 50 30 03-510 auf der LP macht mich stutzig,
könnte für CZJ sein
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 01.01.2025 um 11:51 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
03.01.2025, 12:08 Uhr
rm2
Default Group and Edit

Hallo an alle,

das diese SPE1 in einem MC80.3x gelaufen ist, halte ich für unmöglich,
da bestimmte Wickelbrücken nicht für MC80.3x-Anwendungen
eingestellt sind.

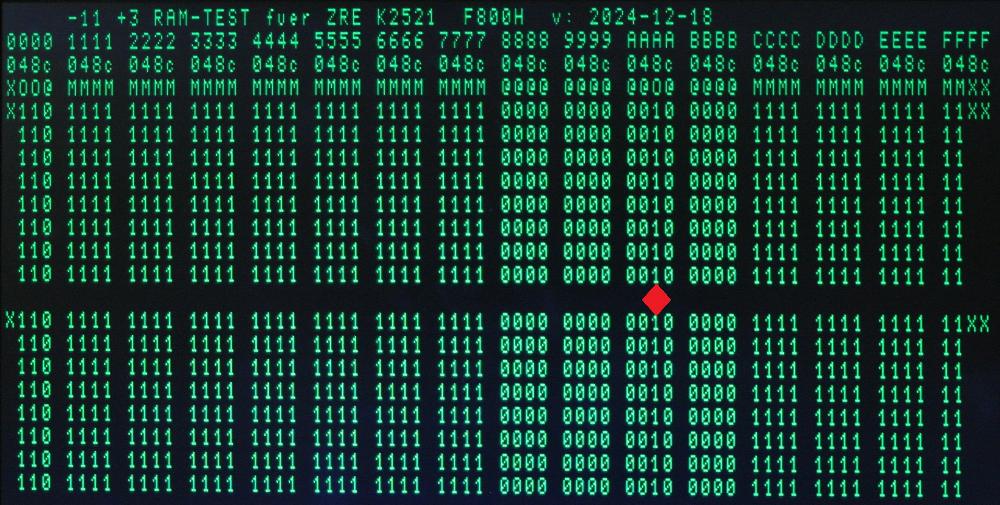

K8912-spez: Test SPE 1 mit geänderten Wickelbrücken

http://www.k1520.com/robotron/ERT-SPE1_1.jpg

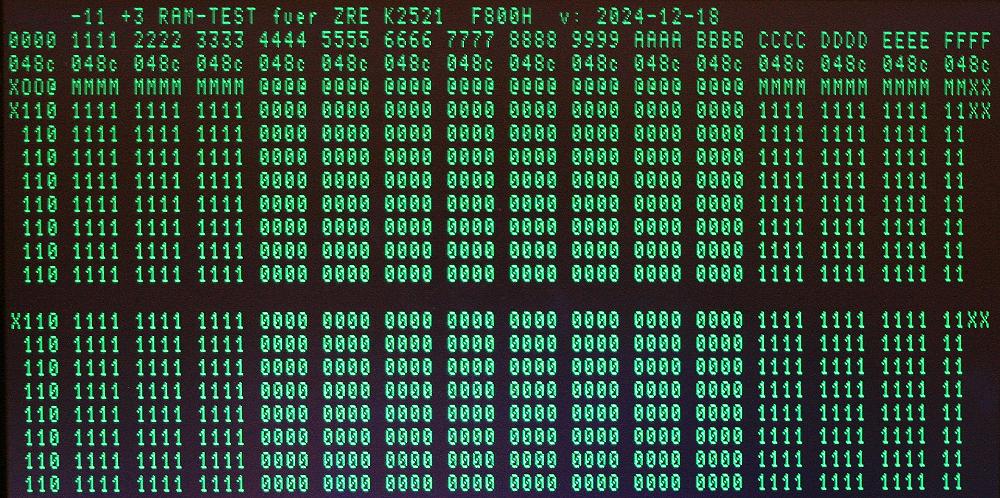

K8912-spez: 2x 16K dRAM-Leiterplatten

http://www.k1520.com/robotron/ERT-dRAM_5.jpg

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 03.01.2025 um 13:04 Uhr von rm2 editiert.
