Robotrontechnik-Forum

Registrieren || Einloggen || Hilfe/FAQ || Suche || Mitglieder || Home || Statistik || Kalender || Admins

Willkommen Gast!

Robotrontechnik-Forum » Technische Diskussionen » Wie heißt dieser Transistor? » Themenansicht

Autor

Thread - Seiten: -1-

000
10.08.2007, 00:26 Uhr
Rüdiger
Administrator

Ich denke, dass es ein russischer ist.

Da sich mir die Beschriftung der DDR-Miniplast-Transistoren generell auch noch nicht erschlossen hat:
Was bedeuten die beiden Zahlen oben?
Unten links steht "C", "F" oder "S" für die Einsatzart.
Unten Rechts sind sie letzten 2 Ziffern der Baureihe

Und wir gerade bei Halbleiterdaten sind:
Hat jemand die technischen Daten der DDR-Diode VSF200KK für mich?
Die sieht aus, als könne sie eine Menge Strom vertragen...
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 10.08.2007 um 00:26 Uhr von Rüdiger editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
10.08.2007, 10:29 Uhr
volkerp
Default Group and Edit

Ich hoffe, ich sage nichts falsches:
Beschriftung der DDR-Miniplast-Transistoren
-- schnipp -- (das ist mir zu peinlich, das stehen zu lassen)

Eine Diode VSF200KK klingt für mich nicht ostdeutsch. Ist das evtl. eine 200A-Sicherung (FUSE-LINK)?
--
VolkerP

http://hc-ddr.hucki.net
(Z9001, Z1013, LC-80, ...)

Dieser Beitrag wurde am 10.08.2007 um 10:38 Uhr von volkerp editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
10.08.2007, 10:33 Uhr
Z1013

Kennzeichnung von DDR-Miniplast-Transistoren

Oben links: Stromverstärkungsgruppe (A-F)
Oben rechts: Herstellungszeitraum (codiert, zwei Zeichen)
Unten: verkürzte Bezeichnung

C xx = SC 2xx
F xx = SF 2xx
S xx = SS 2xx
3 xx = SC 3xx
L xx = SAL 41 (kein Transistor, sondern Doppeldiode)

D X3
C 36

ist z.B ein SC236d
X3 = hergestellt im März 1989

oder

E XD
307

ist ein SC307e
hergestellt Dezember 1989
------------
http://forum.rft-radio.de/thread.php?postid=739#post739
--
Viele Grüße
Holger

Dieser Beitrag wurde am 10.08.2007 um 10:46 Uhr von Z1013 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
10.08.2007, 10:34 Uhr
volkerp
Default Group and Edit

Bei Deinem Transistor im Bild würde ich mal auf einen 2Nx08 tippen ? Ist das Bild seitenverkehrt?
--
VolkerP

http://hc-ddr.hucki.net
(Z9001, Z1013, LC-80, ...)

Dieser Beitrag wurde am 10.08.2007 um 10:35 Uhr von volkerp editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
10.08.2007, 10:36 Uhr
volkerp
Default Group and Edit

Danke an Z1013, natürlich ist das alles vertauscht. Knirsch. Ich sollte eben doch mal nachschauen oder mal wieder mit Transistoren basteln ...
--
VolkerP

http://hc-ddr.hucki.net
(Z9001, Z1013, LC-80, ...)

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
10.08.2007, 10:39 Uhr
Z1013

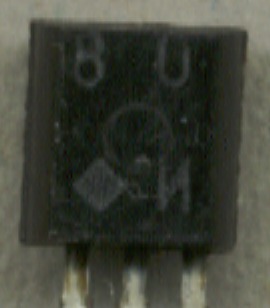

Im Bild dürfte ein russischer, die Raute macht ihn verdächtig.. (evt. ein russisches i unten) welcher das ist, ist mir noch unklar...
--
Viele Grüße
Holger

Dieser Beitrag wurde am 10.08.2007 um 11:38 Uhr von Z1013 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
10.08.2007, 10:52 Uhr
Deff

Die Diode ist hier zu finden!
KK wird wohl für Kühlkörper stehen.
--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Dieser Beitrag wurde am 10.08.2007 um 10:52 Uhr von Deff editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
10.08.2007, 13:54 Uhr
Radioreinhard

Aeh, die Raute sieht mir verdächtig nach Telefunken aus????
--
... und schalten Sie uns bitte wieder ein. Gleiche Stelle, gleiche Welle !!!!!

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
10.08.2007, 15:40 Uhr
Andreas

@Rüdiger

Die VSF200 gab es in Spannungsklassen bis 600 Volt.(die Zahl hinter dem Schrägstrich sind die 100Volt-Schritte).

Andreas
--
Viele Grüße
Andreas

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
10.08.2007, 17:19 Uhr
Gast: Kingstener

Zitat:

Z1013 schrieb
Im Bild dürfte ein russischer, die Raute macht ihn verdächtig.. (evt. ein russisches i unten) welcher das ist, ist mir noch unklar...

tät mich auch interessieren, davon liegen in meiner Bastelkister auch noch welche

(Gast)

Zitatantwort || Editieren || Löschen

010
11.08.2007, 01:04 Uhr
Rüdiger
Administrator

Zitat:

Andreas schrieb
Die VSF200 gab es in Spannungsklassen bis 600 Volt.(die Zahl hinter dem Schrägstrich sind die 100Volt-Schritte).

Bei meiner gibt's keinen Schrägstrich im Namen.
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
13.08.2007, 11:33 Uhr
Deff

Auch wenn's auf den ersten Blick nicht ganz klar ist, die unbekannten russischen Transistoren sind allesamt KT209I!

Nachfolgend die Daten und einige Äquivalenztypen:

--
Die Politik ist ein Versuch der Politiker, zusammen mit dem Volk mit den Problemen fertig zu werden, die das Volk ohne die Politiker niemals gehabt hätte. (Dieter Hildebrandt)

Dieser Beitrag wurde am 13.08.2007 um 11:33 Uhr von Deff editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
13.08.2007, 17:47 Uhr
Gast: Kingstener

Danke @Deff, da hatte ich mich bei der Suche wohl zu sehr von den Zahlen leiten lassen, die ja dann wohl evtl. das Herstellerjahr sind.

Gruß

(Gast)

Zitatantwort || Editieren || Löschen

Seiten: -1- [ Technische Diskussionen ]
