Hallo an alle,

ich brauche mal eure Hilfe. Nach dem Umzug find ich nicht
mehr alle meine Bücher.

Ich bin dabei einen K1520-IO-Testrechner zu bauen.
- 3 Kanäle um beliebigen PIN auf Leiterplatte zu prüfen
- Aufbereitung mit DL014 und H/L-Auswahl mit DL132
- 3 Kanäle in ZRE-PIOA einlesen
- Ablauf: IN A,(C); NOP NOP (Busruhe); IN A,(ZRE-PIOA)
- danach Auswertung und Ausgabe auf Bildschirm
- im 2 Teil mit OUT und lokalem RESET (ZRE-PIOB0) der Testbaugruppe

Deshalb meine Frage:

Suche Schaltung TTL-Impulsverzögerung für diese 3 Kanäle
- Mindest-Verzögerung für 4+4+22 Takte (ZRE Takt 1 bis 4 MHz möglich)
- soll auch dann noch H am Ausgang sein, wenn Eingang bei H bleibt.
- B555 scheidet daher aus

Danke schon mal im Voraus.
Und so sieht der Rechner bis jetzt aus:

mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
17.02.2017, 17:37 Uhr
Mobby5

Wie soll denn die Impulsverzögerung aussehen?
Wenn Eingang kurz L, dann eine Weile später der Ausgang kurz L? Oder: wenn Eingang L, dann eine Weile später der Ausgang L? Warum passt der 555 nicht? Für Ausgang H, wenn Eingang H, musst Du doch nur den Eingang mit dem Monoflop-Ausgang Oder-Verknüpfen und dann das als Ausgang nehmen.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
27.02.2017, 16:02 Uhr
rm2
Default Group and Edit

Hallo Mobby5,

- muss Impulsverlängerung heißen
- Impuls so lang das ich ihn über
IN A,(C); NOP NOP (Busruhe); durch IN A,(ZRE-PIOA)
einlesen kann
- 555 mit Oder-Verknüpfung - gibt es da nicht eine elegantere Lösung?

mfg Ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
27.02.2017, 17:58 Uhr
Mobby5

Wie willst Du den Impuls verlängern, wenn nach Ende des Eingangsimpulses, der Ausgang auch wieder H sein soll. Bedeutet doch, dass der Ausgangsimpuls nicht länger als der Eingangsimpuls werden kann.

Als Monoflop könnte man auch den 74123 nehmen, der hat auch noch etwas Verknüpfung mit dabei.

Nachtrag: Mal doch mal bitte auf, wie der Eingangsimpuls aussieht und der Ausgangsimpuls aussehen soll.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Dieser Beitrag wurde am 27.02.2017 um 19:40 Uhr von Mobby5 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
28.02.2017, 16:08 Uhr
rm2
Default Group and Edit

Hallo Mobby5,

- Eingangssignal ist irgendein PIN auf der zu prüfenden Leiterplatte, der
mit IN A,(C) vielleicht angesprochen wird; danach kommt 2x NOP - also
ein kurzer Impuls; Signal kann L als auch H-aktiv sein - Umschaltung
auf Tastatur (B, D, S)
- der Impulse muss so lange anhalten bis ich ihn mit IN A,(ZRE-PIOA)
eingelesen habe
- 74121 oder 74123 habe ich auch noch im Hinterkopf

mfg Ralph
PS
werde mal Schaltplan einscannen
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
28.02.2017, 16:34 Uhr
PIC18F2550

Du meinst bestimmt eine Impulsfalle.

Die einen Nachweis erbringt das ein Impuls /Flanke vorlag.

Nach dem einlesen soll dieser dann automatisch gelöscht werden.

Ein Beispiel habe ich im Netz bei Tante "Krake" gefunden.

https://www.google.de/url?sa=t&rct=j&q=&esrc=s&source=web&cd=1&ved=0ahUKEwjZ2pmNlLPSAhXGJ8AKHUoNCQYQFggjMAA&url=https%3A%2F%2Fwww.inf.tu-dresden.de%2Fcontent%2Finstitutes%2Fiai%2Ftis-neu%2Flehre%2Ffiles%2FSOI%2FWS12_13%2Fexercise.pdf&usg=AFQjCNFPBdoa91pflg4wnSGVgcc_qPcj-w
--
42

ist die Antwort auf die "Frage nach dem Leben, dem Universum und dem ganzen Rest"
Aktuelle Projektdokumentationen

Dieser Beitrag wurde am 28.02.2017 um 17:02 Uhr von PIC18F2550 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
02.03.2017, 16:06 Uhr
rm2
Default Group and Edit

Hallo Mobby5,

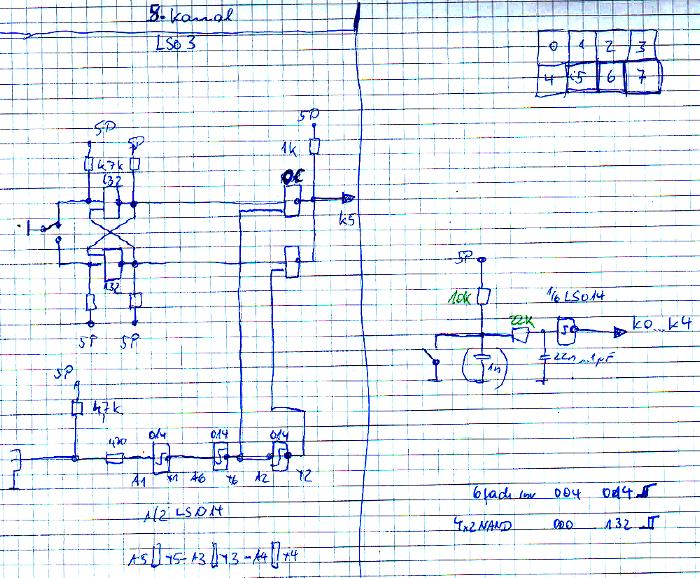

wie gewünscht der Schaltplan eines Kanals ohne Impulsverlängerung:

Bild anklicken und es wird größer.

Ich wollte die Logik auf einer LP in der kleinen Tastatur unterbringen,
aber das wird wohl nichts. Eine K1520-Format-LP wird es nun werden.

mfg Ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 02.03.2017 um 16:06 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
02.03.2017, 16:53 Uhr
Mobby5

Ich wollte doch gar keinen Schaltplan, sondern wollte wissen, wie die Impulse aussehen (sollen). Quasi ein Impulsdiagramm.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden
