Hallo an alle,

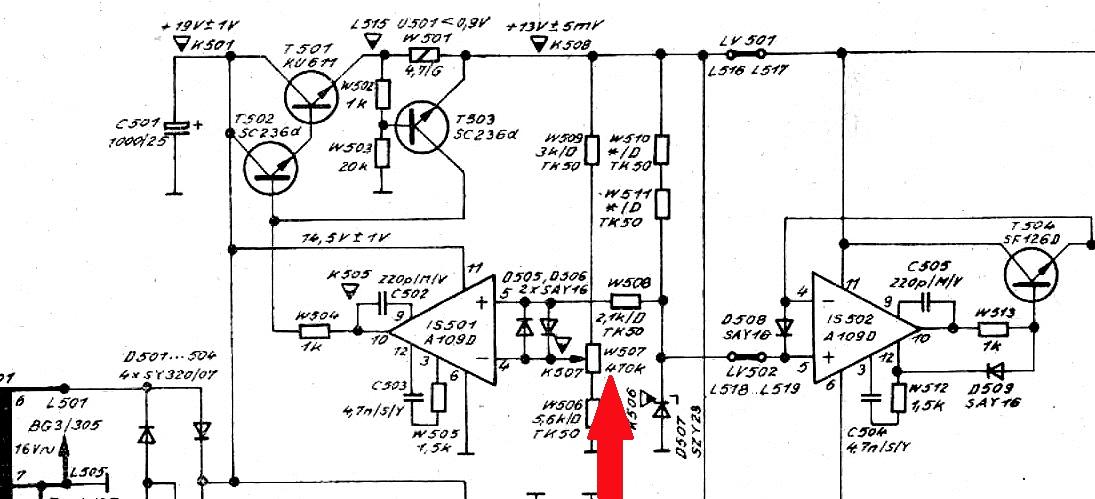

im Schaltplan Netzteil DM 2020:

müsste W507 nicht 470 / K sein (DSR 470 Ohm, 20%)? Das würde dann
mit W509 (3k, TK50) und W506 (5.6k TK50) sinn machen.

mfg Ralph
PS
bin drauf gekommen als ich die Schaltpläne zwecks Erweiterung der Anzeige analysierte
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
27.12.2015, 12:41 Uhr
millenniumpilot

Hallo Ralph,

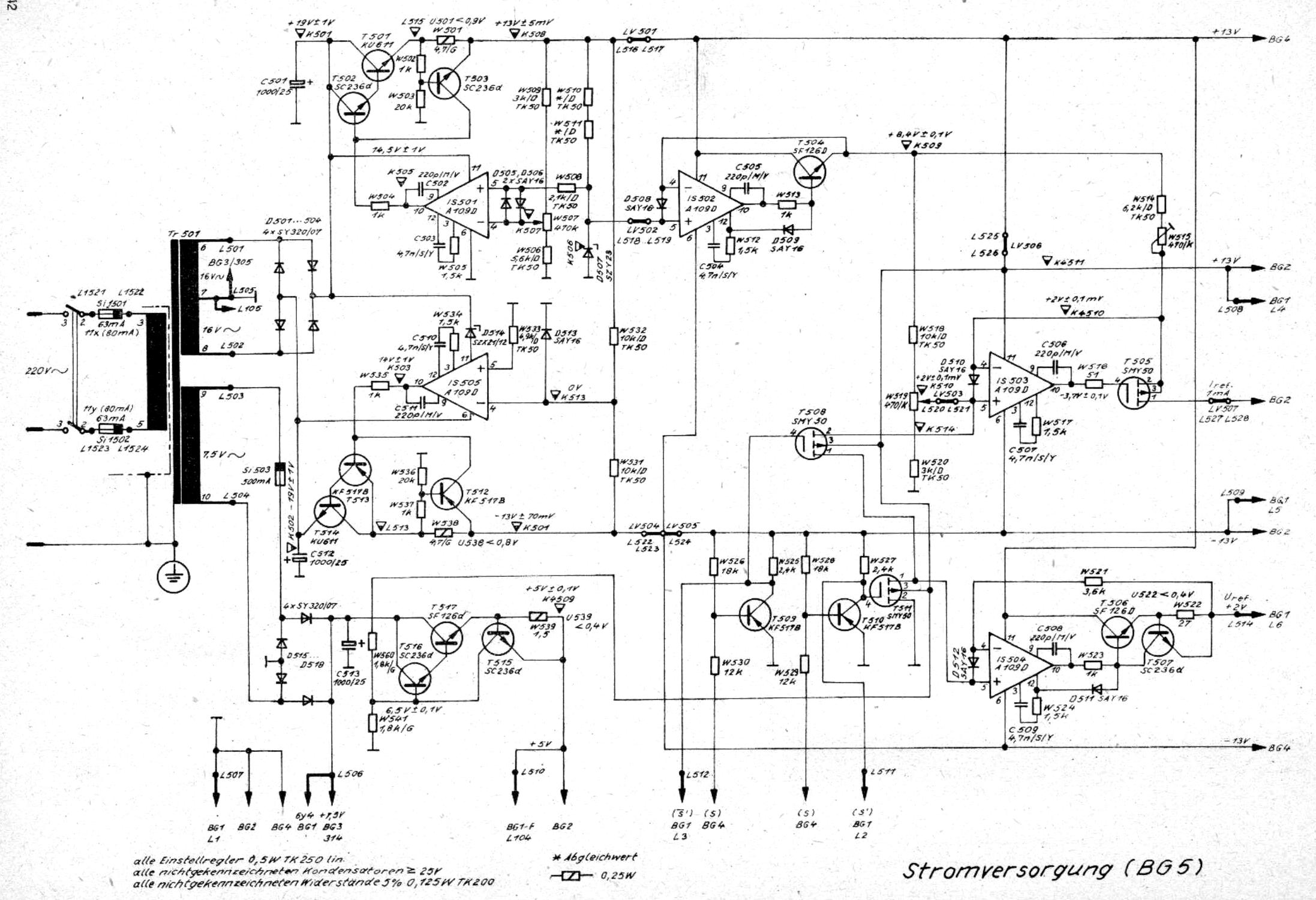

ich dem mir vorliegenden Schaltplan BJ 80 ist der R eindeutig als 470/K zu lesen. Im Schaltplan von BJ85 ist es undeutlich wie bei Dir.

Deine Vermutung ist also wohl richtig.

Gruß Dirk
