Hallo,
in meinem EKD war diese Taste für die Abstimmung defekt.

Die Rastung war hinüber. Nach dem Ausbau ließ die Taste sich sehr einfach zerlegen. Der Grund für die klemmende Rastung waren Glaskrümel von einer zermanschten Glühlampe. Durch das Schmierfett haben Glasplitter genau in der Gleitbahn für die Rastnase geklebt.

Die Taste lebt wieder. Aber welches "Leuchtmittel" kommt da rein? "ebl TSS" steht an der Taste. Oder sollte man lieber gleich eine LED mit Vorwiderstand einpflanzen?

Gruß Björn
--
Änderungen im Sinne des technischen Fortschritts behalten wir uns vor...
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
25.09.2014, 18:17 Uhr
Rüdiger
Administrator
Avatar von Rüdiger


Zitat:
Retroradio schrieb
Aber welches "Leuchtmittel" kommt da rein?



LED.
--
Kernel panic: Out of swap space.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
25.09.2014, 18:44 Uhr
Digitalmax

Avatar von Digitalmax

Da kommt eine Miniaturlämpchen 6V/50mA rein.



Matthias

Dieser Beitrag wurde am 25.09.2014 um 18:51 Uhr von Digitalmax editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
25.09.2014, 18:48 Uhr
Rolli



Wenn da LEDs rein gehören, woher kommen dann die Glassplitter?
In meinen Unterlagen vom VEB Kontaktbauelemente Luckenwalde steht bei TSS "Tastenschalter mit Schutzrohrkontaktsystem".
--
Wer Phantasie hat, ist noch lange kein Phantast
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
25.09.2014, 20:19 Uhr
Retroradio



Richtig, das Bild von Matthias passt. Die Spannung auch. Und richtig ist auch der Reedkontakt. Da der Taster gerade ausgebaut ist gucke ich mal wie eine orange LED darin aussieht von der Ausleuchtung der Kappe her. Die Kappe ist auch orange. @Matthias: weißt du wie der Sockel heißt?
Björn
--
Änderungen im Sinne des technischen Fortschritts behalten wir uns vor...

Dieser Beitrag wurde am 25.09.2014 um 20:21 Uhr von Retroradio editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
25.09.2014, 22:20 Uhr
Digitalmax

Avatar von Digitalmax

Ein besonderer Sockelname ist mir nicht bekannt.
Die Lampe nennt sich "Signalkleinlampe MSKF" / TGL 10449

Matthias
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
26.09.2014, 20:03 Uhr
ralle



Nicht das die Glaskrümel von Redkontakt stammen?
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
07.10.2014, 08:58 Uhr
rm2
Default Group and Edit
Avatar von rm2

Hallo an alle,

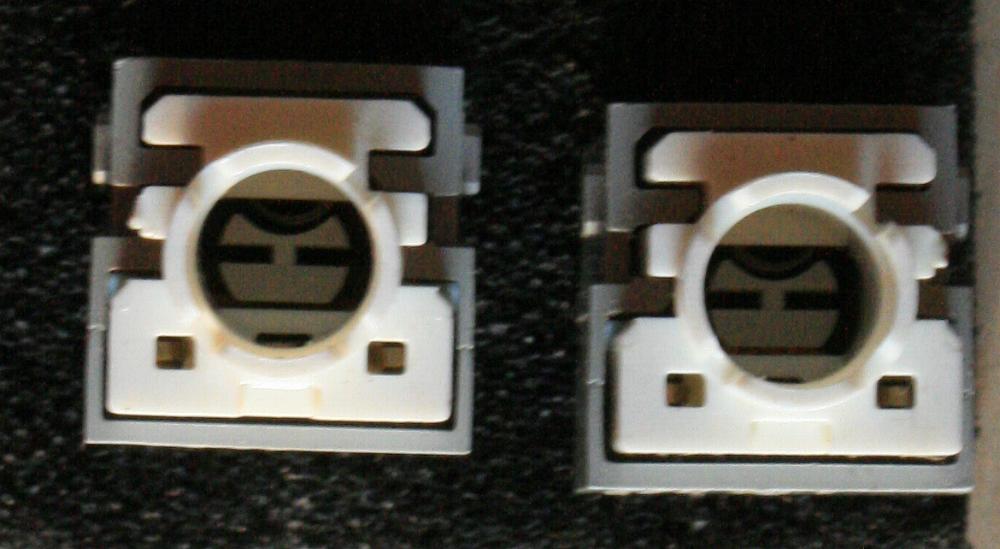

Bild von oben (mit Wackeleffekt)




mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 07.10.2014 um 08:59 Uhr von rm2 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
15.10.2014, 23:15 Uhr
Retroradio



Hallo,
@ralph: Das sind ganz andere Tasten (siehe Bild oben). Bei deinen passt scheinbar eine LED. Bei meiner Taste im EKD300 gehört die oben gezeigte Kleinlampe rein.


@ralle: Kann ja nicht sein. Ich schrieb doch oben, die Taste geht wieder nach Reparatur...
Ihr seid gar nicht bei der Sache :p

Jetzt hab ich eine LED+R eingebaut. Das sieht lichttechnisch nicht viel anders aus, als ich das im Original mit Lampe auf Bildern gesehen habe - bleibt so.


Dieser Typ Tasten scheint mir etwas an schwächelnden Magneten zu leiden. Ist das eine bekannte Macke von denen? In einem anderen Thema zu meinem EKD schrieb ich schon, dass Taste "2" nicht geht. 2 weitere Tasten gingen nur schwerfällig, gaben erst ganz am Anschlag mit etwas stärkerem Druck Kontakt. Durch rückseitig auf die Platine geklebte zusätzliche kleine Magnete konnte ich alle Tasten überreden wieder normal zu funktionieren. Der zusätzliche Magnet darf natürlich nicht zu stark sein. Sonst öffnet der Kontakt nicht mehr. Die Polung muss natürlich beachtet werden, dass der Originalmagnet verstärkt und nicht abgeschwächt wird.

VG Björn
--
