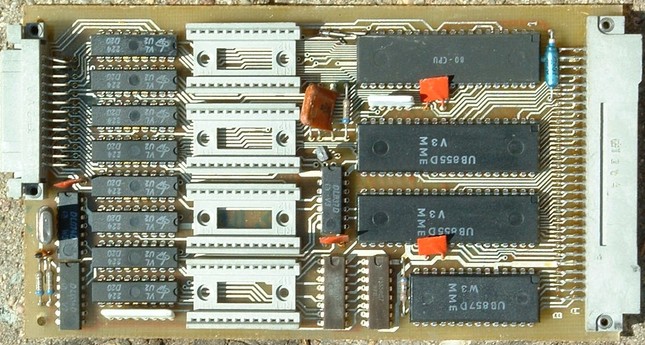

Weiß jemand was über die einstige Verwendung dieser Platinen:

Vielen Dank und beste Grüße
Carsten

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
07.08.2010, 09:48 Uhr
karsten
Default Group and Edit

Hallo Carsten,

Gibt es bei der oberen Nummern auf der Leiterseite?
Und man müsste die ROMs auslesen.

Karsten
--
1. Grundgesetz der Messtechnik? Wer misst misst Mist!
