000
15.01.2024, 18:02 Uhr
ALF2000



Hallo

Ich habe eine Kleinserie aus Tafelinstrumenten geborgen (7 stk) die ich gerne als Voltmeter nutzen würde bis 400VDC ( normal 270v max ) zu erwarten aber die gute Reserve...

Beinhaltend haben diese C502D womit die Lichtschachtanzeigen (Siebensegmentanzeigen) angetrieben werden, und als Herzstück ein C500D


Und dachte das man diese evtl umhäkeln könnte.

Löterei, Planleserei kein Problem aber selber Schaltungen entwickeln ist nicht so meins.

Daher die Hoffnung an die Profis ob ihr da vielleicht helfen könnt.

Hintergrund ich will mir eine Messwarte bauen aus Hobbygründen, diese soll originaltechnik beinhalten soweit möglich(: und solche Umbauerei soll jetzt in diesem und nächstem Winter passieren, da im Winter nicht am Haus weitergebaut werden kann gerade(:

Lieben Dank und Grüsse aus dem Nachbarland (CZ)

Dieser Beitrag wurde am 15.01.2024 um 18:31 Uhr von ALF2000 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
001
15.01.2024, 18:33 Uhr
Buebchen



@Alf2000
Hallo,
Wo liegt das Problem? Wenn du fertige Tafelinstrumente hast brauchst du doch nur einen Vorwiderstand für den gewünschten Meßbereich anpassen. Wenn du die Schaltung hast oder zur Not gute Fotos sollte der Widerstand der zu ändern ist gefunden werden.
Wolfgang
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
002
15.01.2024, 22:04 Uhr
ALF2000



Das Problem ist, das diese Instrumente für einen PT100 gebaut sind. Schaltplan leider garnicht vorhanden.

Diese sind ursprungs Temperaturmessgeräte bis 1400grad gewesen vermute ich (Keramikherstellung )
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
003
15.01.2024, 22:22 Uhr
ALF2000



Ich versuche mal irgendwie hier Fotos hinzubekommen. Handy ist anstrengend. aber eine andere Option habe ich derzeit einfach nicht.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
004
16.01.2024, 11:00 Uhr
Guido
Default Group and Edit
Avatar von Guido

Letztlich sind das nur einfache Spannungsmesser (Voltmeter) die so abgeglichen sind, dass sie die ca. 0,5 Ohm Widerstandsänderung per Grad Celsius als Ziffern ausgeben.
Der PT100 liegt dann (vielleicht) in einem Spannungsteiler.
Oder es wird der fließende Strom ausgewertet, dann ist Dein Möppel eher als Ohmmeter beschaltet.
Ich habe hier irgendwo umfangreiche Unterlagen zu diesen ICs, die finden sich aber auch im Netz.
Fertige Module in monstergroß (große Anzeigen) und etwas kleiner liegen hier auch noch rum....

Gruß Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.

Dieser Beitrag wurde am 16.01.2024 um 11:01 Uhr von Guido editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
005
16.01.2024, 18:30 Uhr
ALF2000



Im Web habe ich nach Beispielschaltungen gesucht, jedoch ohne Erfolg. gesucht wurde u.A mit den IC bezeichnungen als auch der Westliche Pendant.

Umbau damit rechne ich. der Messeingang geht auf ein MAA OPV. aber meine Kentnisse sind dort zu mager.

Diese Instrumente entsprechen Gehaeusetechnisch den rechteckigen DDR Zeigerinstrumenten ca 12cm Breit und 7 hoch. Habe gerade kein Messholz da.

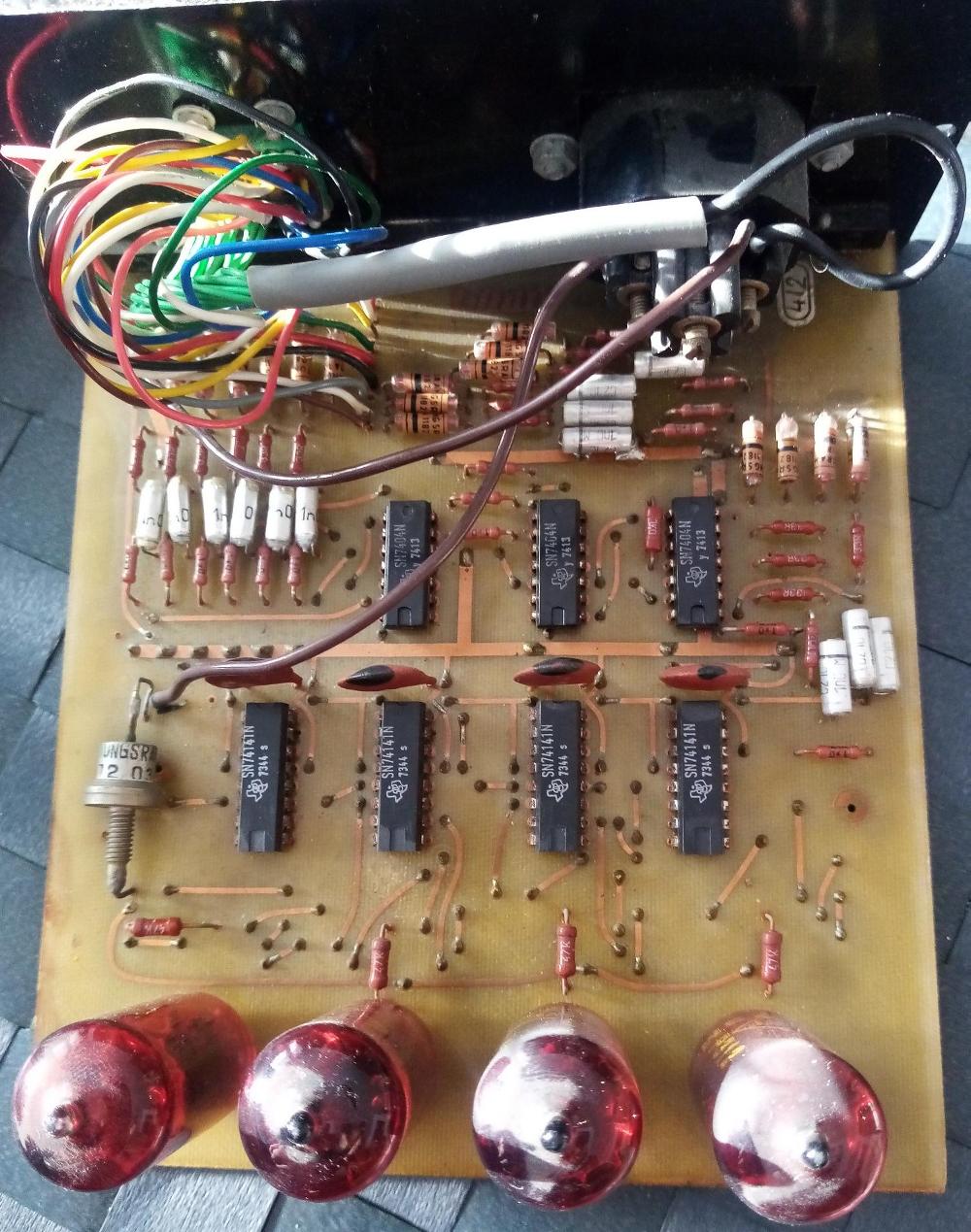

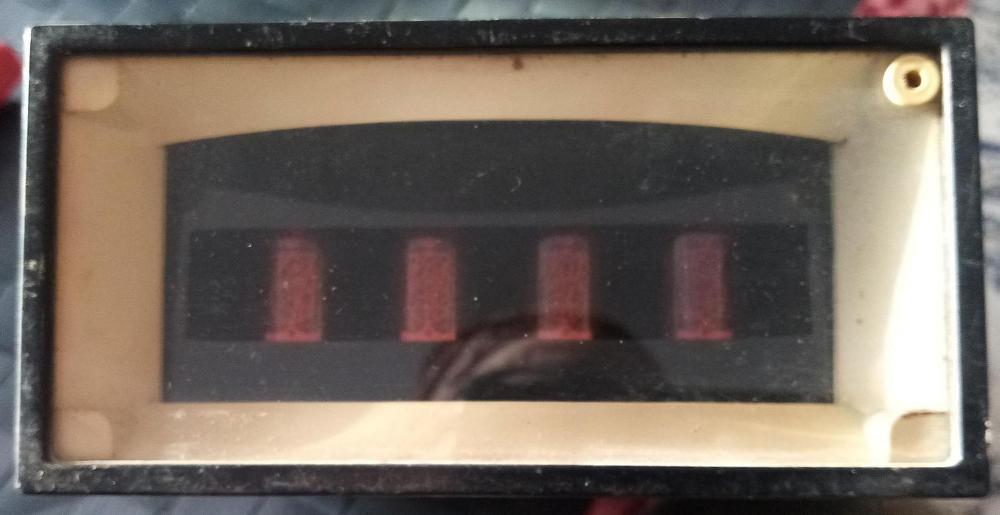

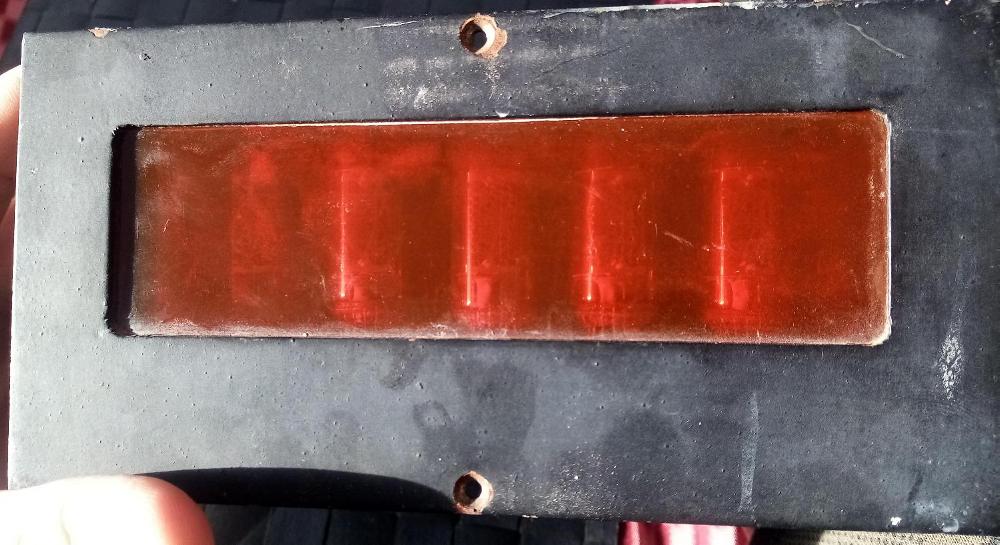

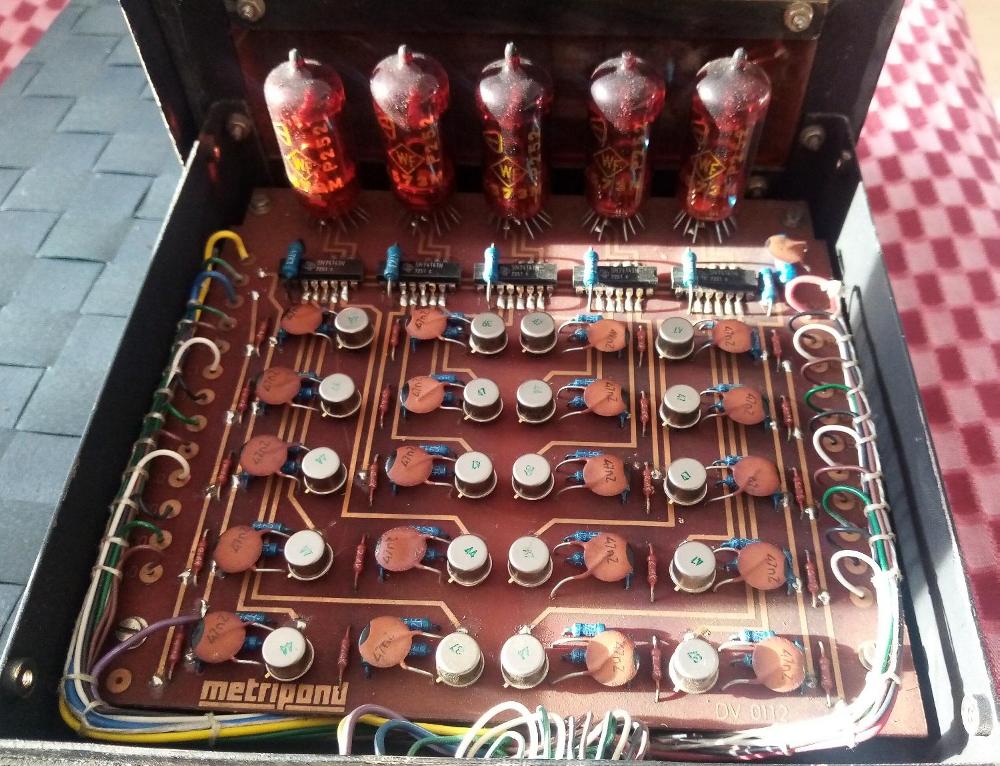

P.S es gibt auch Instrumente mit 4 und 5 Nixies.und 74141 drin und offenbar von aussen via BCD angefahren jede Tube für sich. ebenso auch 3 lose Boards mit Nixies drauf 5stellig + zeichenröhre AC +/-. und dszugehoerigen 74141 darauf... lag halt alles herum und ich nahm es mit. wird aber vermutlich aufgrund unwissenheit als Deko mit einbezogen.

Dieser Beitrag wurde am 16.01.2024 um 18:49 Uhr von ALF2000 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
006
16.01.2024, 18:57 Uhr
ralle



Bücher wälzen. Oder die Geräte, wo diese auch verbaut waren.

Ich dächte in der Funkamateur wurden die auseinander genommen, also ein 4 einhalbstelliges gebaut. Und vermutlich auch im Kramer-Buch.
--
Gruß Ralle

Wenn Sie dazu neigen, Bedienungsanleitungen zusammen mit dem Verpackungsmaterial wegzuwerfen, sehen Sie bitte von einem derart drastischen Schritt ab!...
... Nachdem Sie das Gerät eine Weile ausprobiert haben, machen Sie es sich am besten mit dieser Anleitung und ihrem Lieblingsgetränk ein oder zwei Stunden lang in Ihrem Sessel bequem. Dieser Zeitaufwand wird Sie dann später belohnen...

aus KENWOOD-Bedienungsanleitung TM-D700
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
007
16.01.2024, 22:43 Uhr
rm2
Default Group and Edit
Avatar von rm2

Hallo ALF2000

wenn ich mich recht erinnere gab es eine Applikation PT100 mit C500/50x mit
Direktanzeige in °C (Nutzung Differenzeingänge).

Wenn Du Probleme im Bilder hochladen hast, kannst Du mir die Bilder per email
( rm@k1520.com ) schicken. Ich binde sie dann ein.


mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
008
16.01.2024, 23:35 Uhr
ALF2000



Vielen Dank Ralph.

Fotos kommen morgen per Mail. Es ist Katastrophe mit diesem Handymurks.. man bekommt im Uploadfenster immernur wenige Fotos gezeigt. natürlich nicht die zuletzt aufgenommenen oder relevanten Bilder.. ich frage mich bis heute wie sich dieser Android Mist so surchsetzen konnte..aber nunja.

Buchwaren sind viele hier, jedoch auch nichts gefunden. unvollständige Sätze Eljabu und Elektronika.. aber auch Bergeweise technische Dokus über allerlei von damals. aber auch ohne Erfolg.

Wie schon gesagt..es sieht wie Kleinstserie aus für dieses Werk. ebenso die Nixieanzeigen welche in Kleinstserie scheinbar gebaut wurden und aus Ungarn (Vilati) sind.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
009
16.01.2024, 23:41 Uhr
Guido
Default Group and Edit
Avatar von Guido

Hallo,

ich habe alles, was ich zum C500 auf die Schnelle in meinen Datenhalden finden konnte in eine ZIP gepackt.

https://www.guido-speer.de/pub/daten/DVM-C500.ZIP

Sicher habe ich noch irgendwo Unterlagen, fand ich aber im Moment nicht.

Gruß Guido
--
Der Mensch hat drei Wege, klug zu handeln.
Erstens durch Nachdenken: Das ist der edelste.
Zweitens durch Nachahmen: Das ist der leichteste.
Drittens durch Erfahrung: Das ist der bitterste.
Konfuzius

Wer immun gegen ein Minimum an Aluminium ist, der hat eine Aluminiumminimumimmunitität.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
010
17.01.2024, 11:49 Uhr
ALF2000



Vielen Dank,

ich sehe es mir sofort an, Ralph. du hast 2 Mails bekommen.

erste Mail beinhaltet fotos des angefragten Instruments, und die zweite Mail die beiden NixieInstrumenten damit man hier sehen kann, was gemeint ist.(:
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
011
17.01.2024, 12:13 Uhr
ALF2000



In der ZipDatei war passendes dabei, vielen Dank
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
012
17.01.2024, 14:02 Uhr
rm2
Default Group and Edit
Avatar von rm2

Hallo an alle,

hier die Bilder der Messgeräte mit Ziffernanzeige:

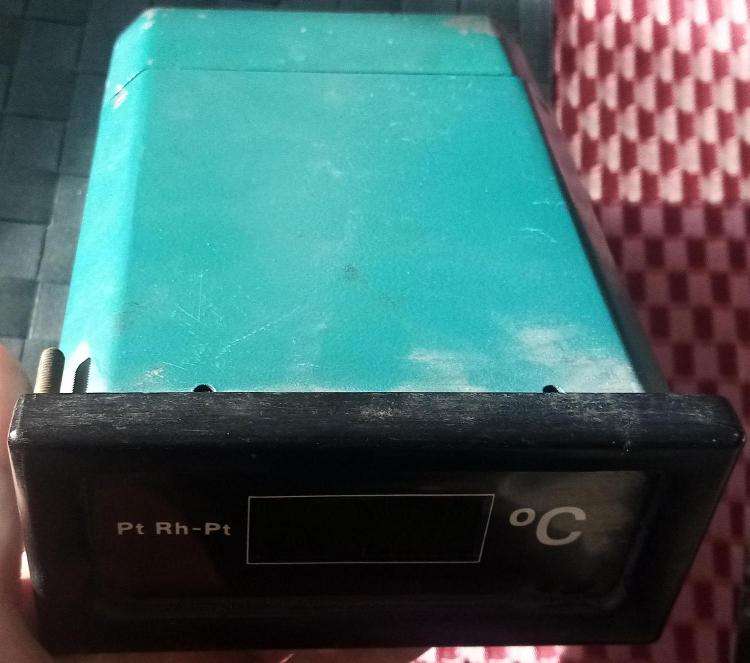

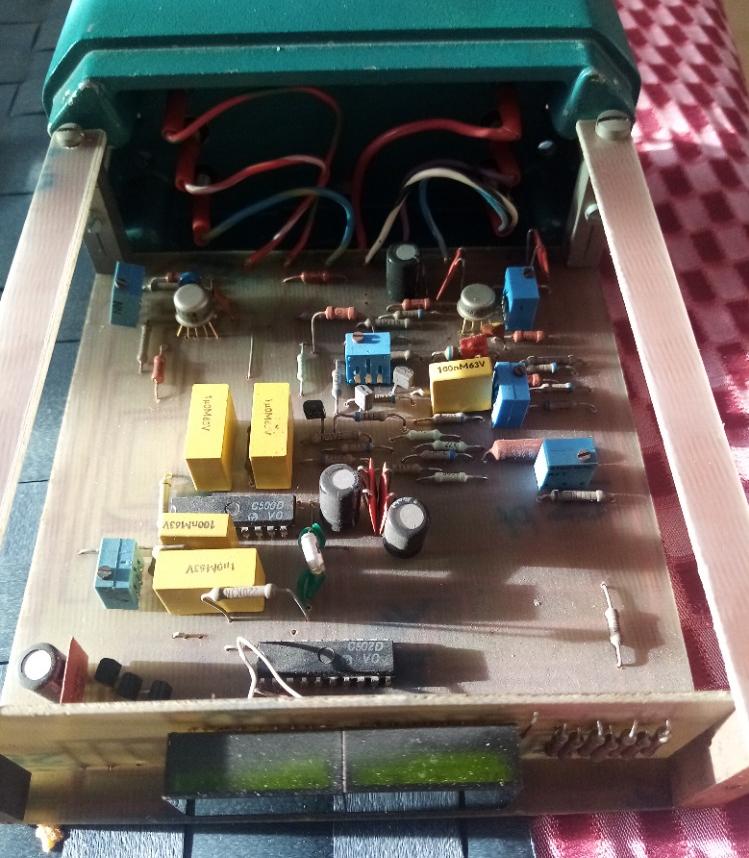

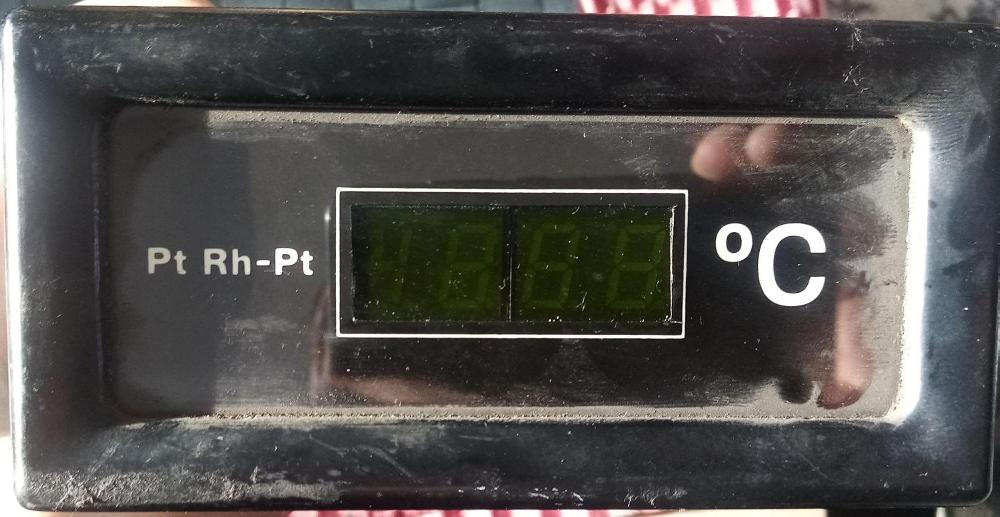

Pt Rh-Pt Temp.messgerät mit C500 (3.5 stellig):

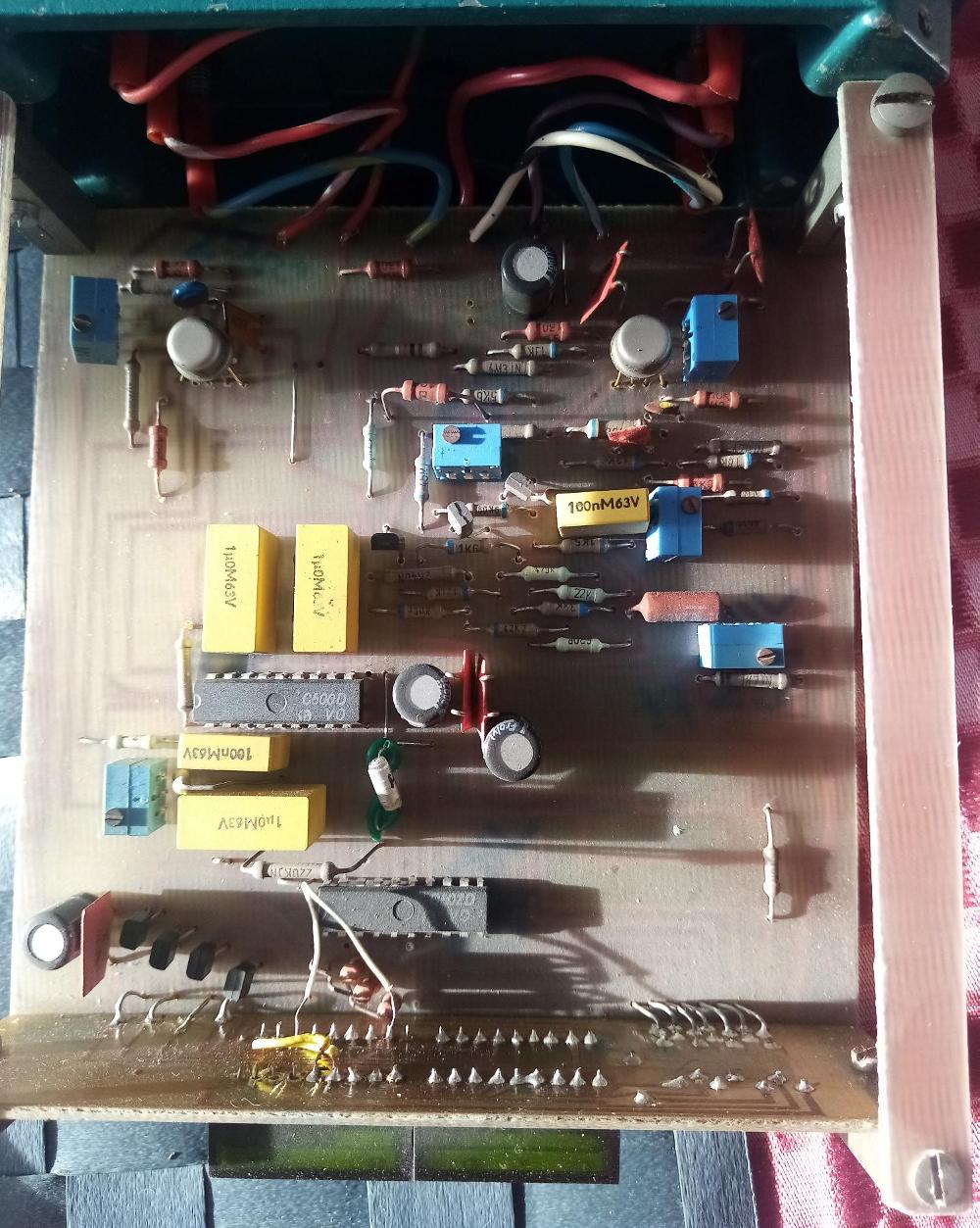

der linke obere IC sieht nach Bauform nach MAA 723 aus, der rechte
dürfte MAA 725 (741) sein
die 3 gelben 1µ Kondensatoren sind für 3.5stellig gerade noch nutzbar,
für 4.5stellig definitiv nicht





mfg ralph
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 17.01.2024 um 20:21 Uhr von rm2 editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
013
17.01.2024, 21:20 Uhr
ALF2000



Ralph das ist richtig mit den MAA.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
014
17.01.2024, 21:39 Uhr
wpwsaw
Default Group and Edit


....du weißt schon, dass das Gerät nicht für ein PT100 ist, schon alleine von der Temperatur nicht. Pt100 sind für max. 700 °C

und die Bezeichnung auf deinem Gerät ist Platin/Rhodium-Platin und das ist ein Thermoelement und damit nicht Widerstandsmessung sondern Spannungsmessung..... im mV Bereich

gruß
wpw
--
RECORD, CRN1; CRN2; PicoDat; LC80; Poly880; KC85/2,3,4,5 ; KC87; Z1013; BIC; PC1715; K8915; K8924; A7100; A7150; EC1834; und P8000 ab jetzt ohne Tatra813-8x8 aber mit W50LA/Z/A; P3; ES175/2 und Multicar M25 3SK; Barkas B1000 HP

Dieser Beitrag wurde am 17.01.2024 um 22:08 Uhr von wpwsaw editiert.
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
015
17.01.2024, 21:58 Uhr
wpwsaw
Default Group and Edit


...vielleicht noch zur Info PtRh-Pt Thermoelemente können je nach Legierung zwischen -50 und 1800 °C anzeigen und haben je nach Legierung bei 1000°C ca. 10mV ohne Thermostat für die Kontaktstellen....

Gruß
wpw
--
RECORD, CRN1; CRN2; PicoDat; LC80; Poly880; KC85/2,3,4,5 ; KC87; Z1013; BIC; PC1715; K8915; K8924; A7100; A7150; EC1834; und P8000 ab jetzt ohne Tatra813-8x8 aber mit W50LA/Z/A; P3; ES175/2 und Multicar M25 3SK; Barkas B1000 HP
Seitenanfang Seitenende
Profil || Private Nachricht || Suche Zitatantwort || Editieren || Löschen
016
17.01.2024, 22:15 Uhr
ALF2000



Es ist richtig. die Geräte kommen aus einer Glas/Keramik produktionsanlage die hier einigen bekanntsein dürfte. man erlaubte mir in beiden Anlagen die demontage einiger Komponenten. Schnitttemps sind ca 1400c gewesen.

Thermoelemente waren alle schon geplündert dank schrottgeilen Freaks. :-/

Auch anderes wurde gesichert. wie zB Strahlenrelais, Diverse Sonden dazu (szintillisationssonden, sowie Gammasonden) und vieles anderes interessantes was ich nicht in den Schrott drücken konnte.. man brachte es nicht übers Herz. waren am Ende über 120to Material

Dieser Beitrag wurde am 17.01.2024 um 22:27 Uhr von ALF2000 editiert.
