Hallo an alle,

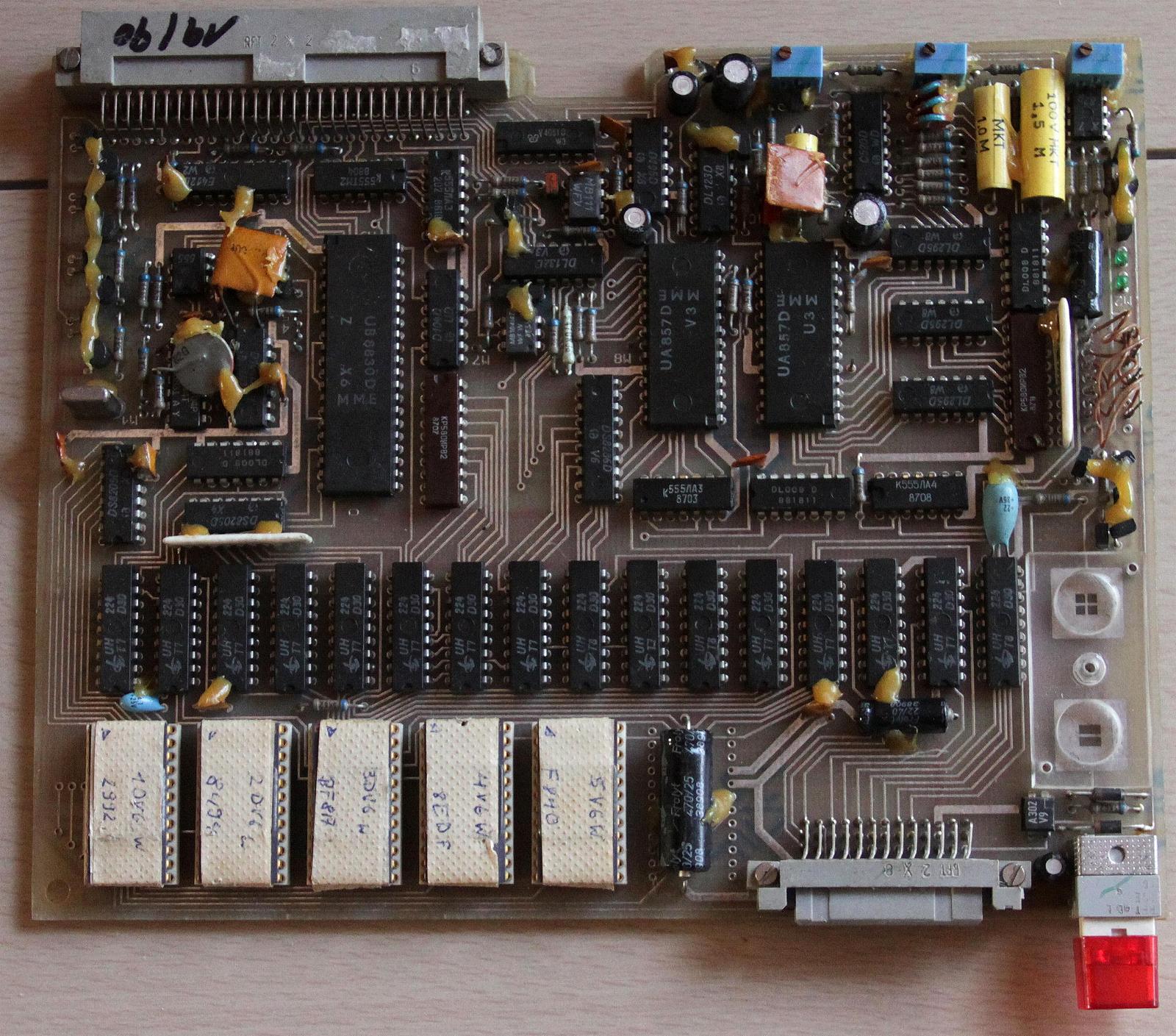

eine unbekannte Platine OIK0402:

Wo war sie im Einsatz?

mfg ralph
PS
Bild anklicken --> wird grösser
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 19.08.2014 um 09:29 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
19.08.2014, 14:39 Uhr
paulotto

Hallo Ralph,

was ist das denn für ein Spezialteil neben der RAM-Reihe? Irgend etwas zur Anzeige?

Gruß,

Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
19.08.2014, 14:50 Uhr
lux-O-mat

@paulotto: Ich würde auf eine Halterung für Akkus tippen?
Oben vermutlich ein Deckel draufgeschraubt, der die beiden Zellen verbindet.

MfG, Jan.

Dieser Beitrag wurde am 19.08.2014 um 14:50 Uhr von lux-O-mat editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
19.08.2014, 15:30 Uhr
paulotto

hast Recht, könnte man als '+'- und '-'-Zeichen deuten...
Vielleicht als Backup-Spannung für die RAMs.
Gruß,

Klaus

Dieser Beitrag wurde am 19.08.2014 um 15:31 Uhr von paulotto editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
19.08.2014, 17:35 Uhr
Mobby5

Schon mal die EPROMs ausgelesen? Vielleicht steht da ein Anhaltspunkt drin.
--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
19.08.2014, 17:56 Uhr
sas

Hallo Ralp,

ich wäre interessiert an den EPROM Inhalt.

Jörg

Zitat:

Mobby5 schrieb
Schon mal die EPROMs ausgelesen? Vielleicht steht da ein Anhaltspunkt drin.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
19.08.2014, 20:59 Uhr
paulotto

Hallo Ralph,

ich wäre auch an den EPROM-Inhalten interessiert.

Gruß,

Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
19.08.2014, 21:27 Uhr
Günter

Habe die gleiche Platine. In der Halterung waren Knopfzellen drin.

Günter

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
20.08.2014, 09:20 Uhr
rm2
Default Group and Edit

Hallo an allo,

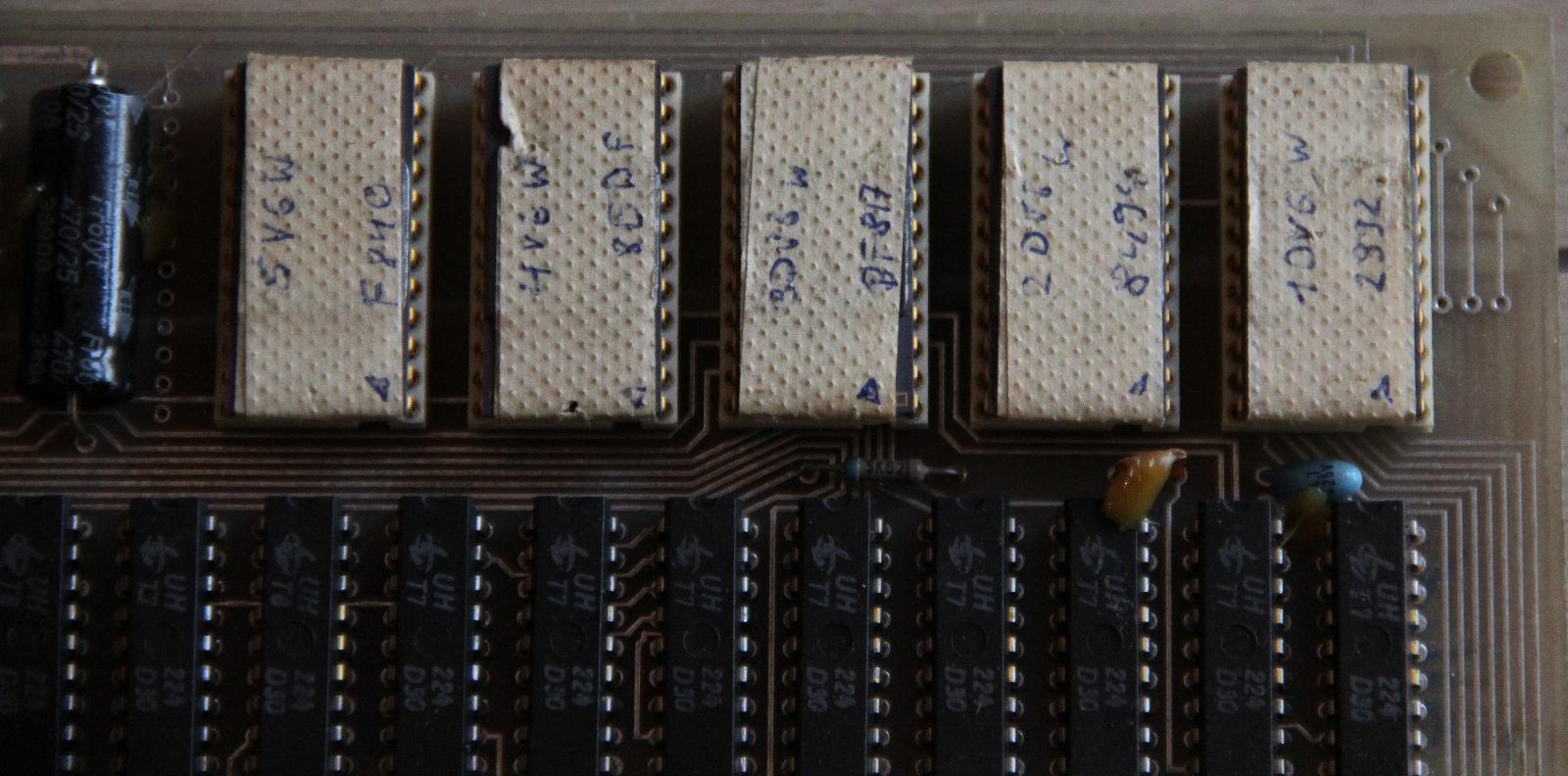

Nahaufnahme EPROMs:

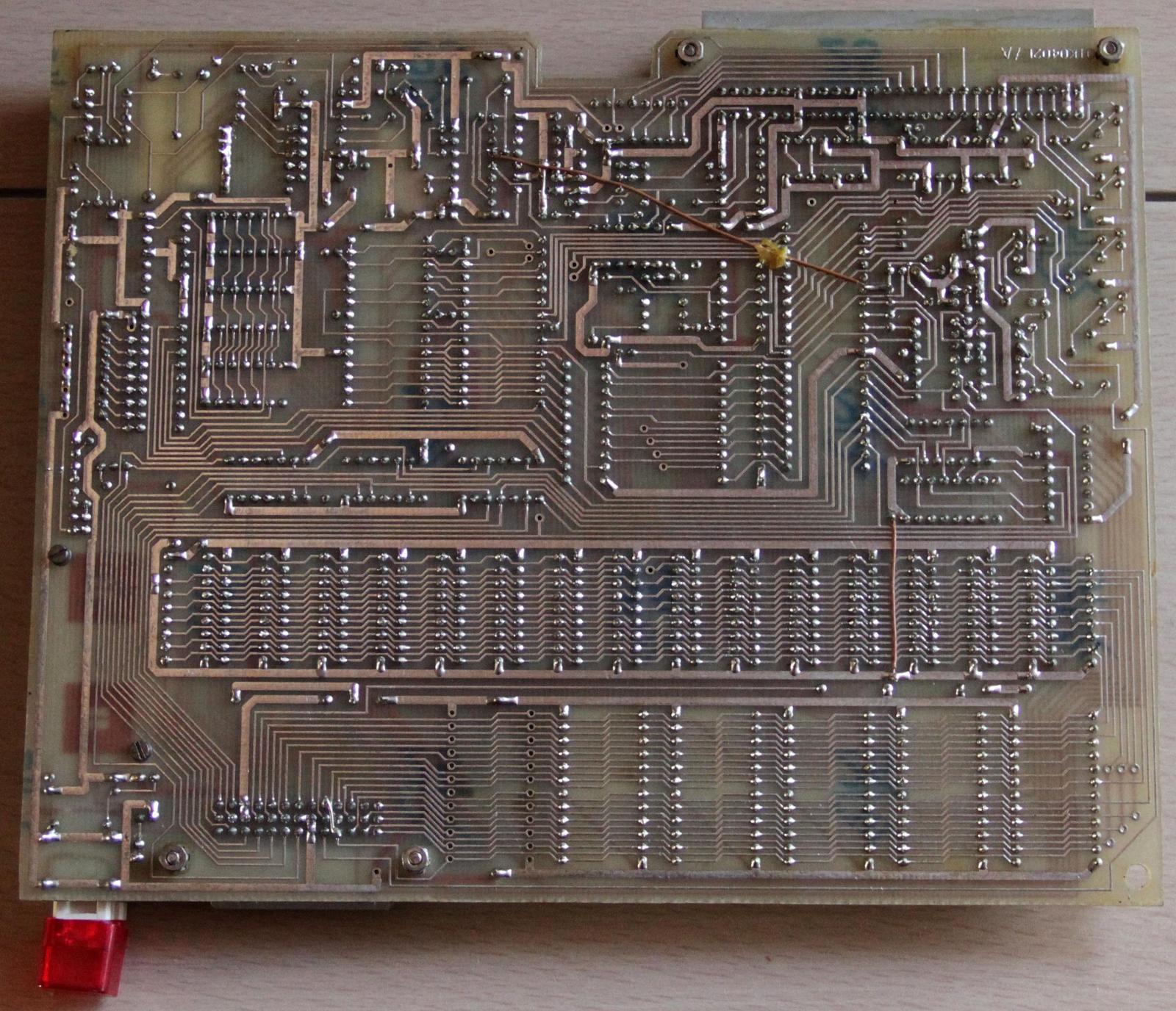

Rückseite:

EPROMs werde ich noch einlesen und veröffentlichen

mfg ralph
PS
Günter:
ist EPROM 6 auch mit Elko bestückt?
--
.
http://www.ycdt.net/mc80.3x . http://www.ycdtot.com/p8000
http://www.k1520.com/robotron http://www.audatec.net/audatec
http://www.ycdt.de/kkw-stendal

Dieser Beitrag wurde am 20.08.2014 um 09:21 Uhr von rm2 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
20.08.2014, 10:06 Uhr
frassl

Ähm... UH224?

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
20.08.2014, 15:23 Uhr
Günter

ja, an der gleichen Stelle ein Elko. Die Eprombezeichnungen sind auch die gleichen, die Quelle der Platine auch.

Günter

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
15.09.2014, 13:03 Uhr
rm2
Default Group and Edit

Hallo an alle,

die EPROMs sind hier:

http://www.k1520.com/eprom/dv6w-1.bin
http://www.k1520.com/eprom/dv6w-2.bin
http://www.k1520.com/eprom/dv6w-3.bin
http://www.k1520.com/eprom/dv6w-4.bin
http://www.k1520.com/eprom/dv6w-5.bin

mfg Ralph
--
.
