12.11.2011, 15:04 Uhr
Rüdiger
Administrator

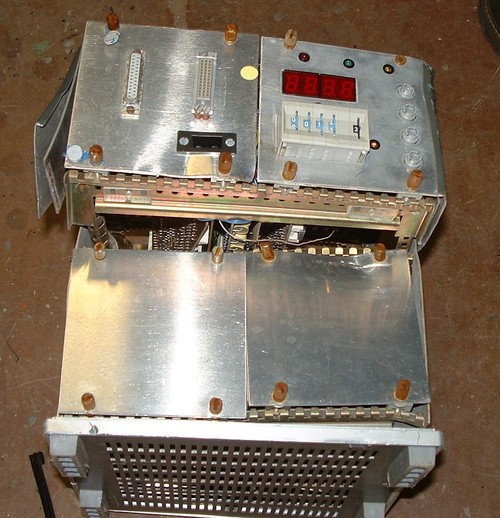

Die Leiterplatten haben die Größe aus wie NANOS, stammen aber anderswo her. Einige könnten von der AdW in Buch sein. Die Prozessorkarte heißt "SBC2".

Wir haben die Reste dieses Rechners vom Schrotthänder geborgen, der ihn leider schon heftig durchgeknetet hattte.
--
Kernel panic: Out of swap space.

Dieser Beitrag wurde am 12.11.2011 um 15:05 Uhr von Rüdiger editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
13.11.2011, 14:13 Uhr
PeterSieg

Hmm. SBC2 hieß auch mal eine Z80 CPU Baugruppe von RDK (Rolf Dieter Klein)..

Peter

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
13.11.2011, 14:25 Uhr
felge1966
Default Group and Edit

Sieht aber nach einem stark ramponierten EGS Gehäuse aus.

@Rüdiger
Kannst du mal ein paar Bilder der Baugruppen zeigen? Eventuell sagen die wesentlich mehr als das Gehäuse.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
13.11.2011, 23:00 Uhr
Rüdiger
Administrator

Zitat:

felge1966 schrieb
Sieht aber nach einem stark ramponierten EGS Gehäuse aus.

Ja ist es.

Zitat:

Kannst du mal ein paar Bilder der Baugruppen zeigen? Eventuell sagen die wesentlich mehr als das Gehäuse.

--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
14.11.2011, 07:39 Uhr
felge1966
Default Group and Edit

Es scheint tatsächlich eine Variante des AdW SMS Systems zu sein.

Ich fange mal an:

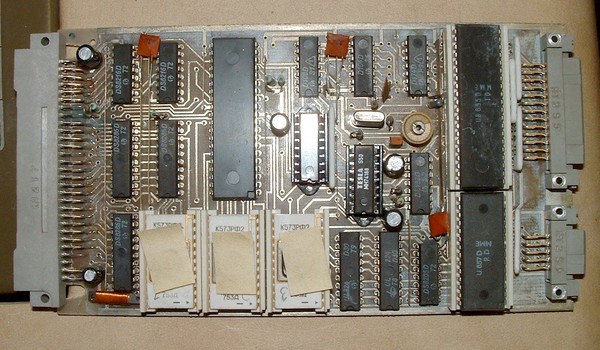

Bild 1 - SBC2 ist vom Aufbau fast identisch mit der SBC3 (CPU Karte)

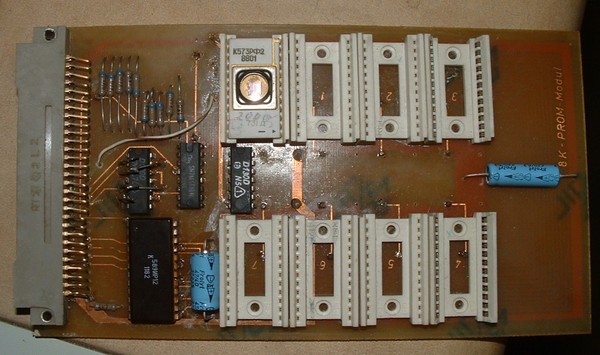

Bild 2 - 8K-PROM (keine Unterlagen oder Beschreibung da)

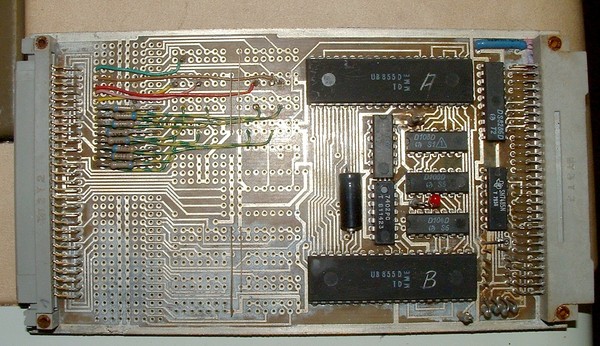

Bild 3 - 2PIO2 Karte (Unterlagen sind dazu vorhanden)

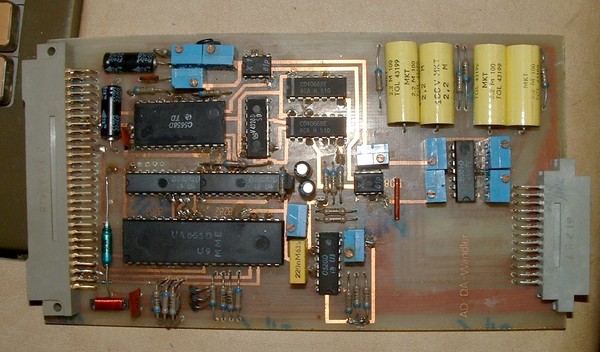

Bild 4 - AD-DA (keine Unterlagen oder Beschreibung da)

So wie es aussieht ist das so eine Art Steuerung gewesen. Für was anderes fehlt die Bildschirmansteuerung und es ist kein RAM vorhanden. Hast du den Inhalt der Eproms gesichert?

Gruß Jörg

Die Unterlagen habe ich (dank Torsten) teilweise schon in meinem Wiki drin.
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Dieser Beitrag wurde am 14.11.2011 um 07:44 Uhr von felge1966 editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
14.11.2011, 20:08 Uhr
Klaus

Hallo,

die CPU_Karte sieht der Karte aus diesem alten Thread sehr ähnlich:

http://www.robotrontechnik.de/html/forum/thwb/showtopic.php?threadid=3814

Im Bereich um den Taktgenarator herum, gibt es aber einige Unterschiede.
Damals konnte leider keiner genau sagen, wo diese Platine her stammt.
Der Bus ist nicht K1520 kompatibel.

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
14.11.2011, 21:43 Uhr
felge1966
Default Group and Edit

@Klaus

Das ist die SBC3 Karte des AdW SMS-Systems

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
15.11.2011, 17:32 Uhr
Klaus

@Jörg

Vielen Dank für die Info.
Hast Du evtl. Unterlagen zu der Karte?

Viele Grüße,
Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
15.11.2011, 18:08 Uhr
Rüdiger
Administrator

Zitat:

felge1966 schrieb
Das ist die SBC3 Karte des AdW SMS-Systems

Was ist SMS?
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
15.11.2011, 18:45 Uhr
felge1966
Default Group and Edit

Keine Ahnung, aber in den Unterlagen nennt die AdW das Rechnersystem MS-80 und teilweise auch SMS.

Gruß Jörg
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen
