Autor

Thread - Seiten: -1-

000
27.03.2010, 10:06 Uhr
karsten
Default Group and Edit

Dieser Beitrag wurde am 27.03.2010 um 14:28 Uhr von karsten editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

001
27.03.2010, 10:22 Uhr
felge1966
Default Group and Edit

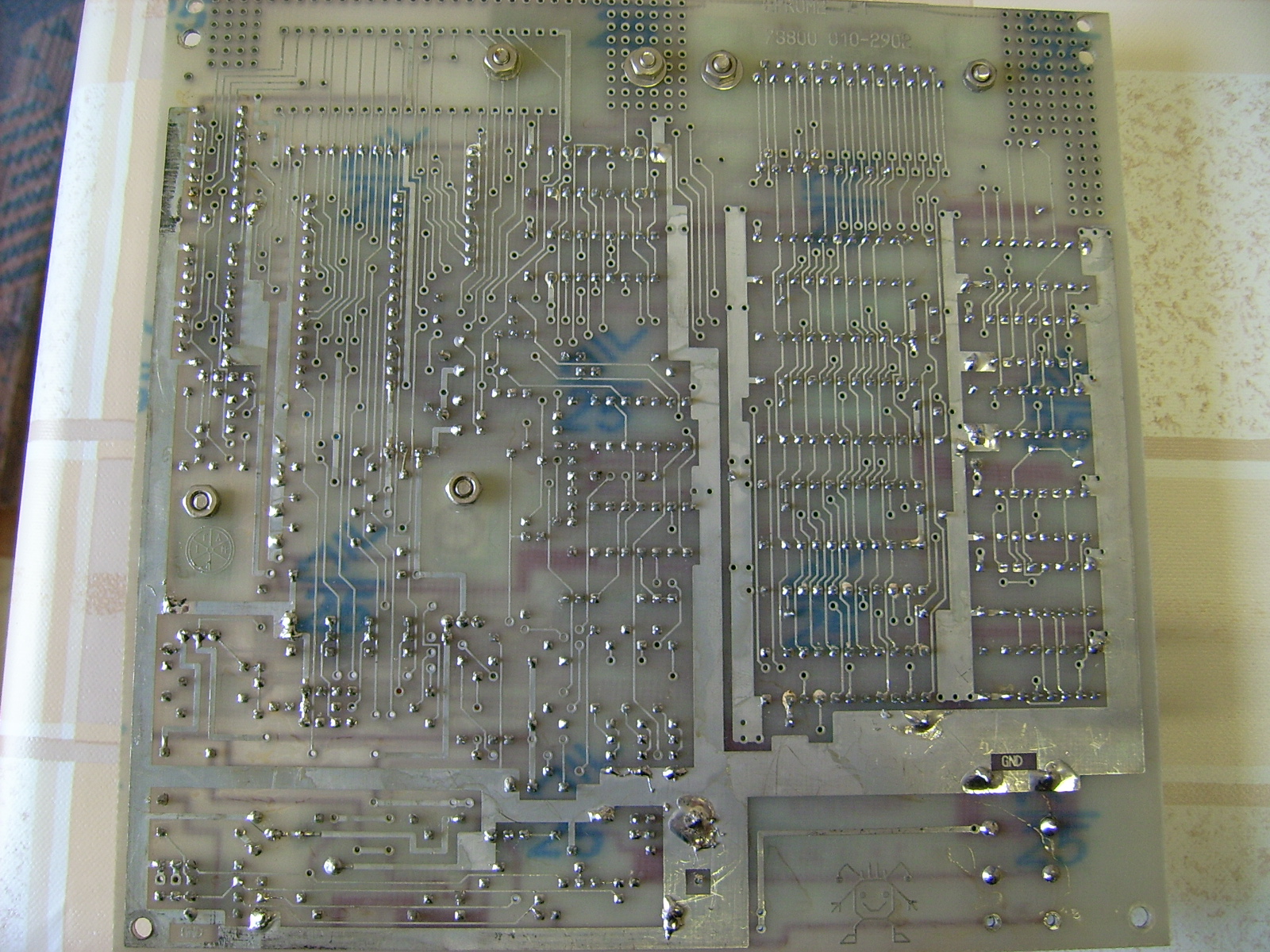

welche Konnektierung hat er denn und kannst du mal ein Bild von der (geöffneten) Unterseite einstellen?
--
http://felgentreu.spdns.org/bilder/jacob120.gif

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

002
27.03.2010, 14:19 Uhr
Heiko_P

Hallo Karsten,

ich habe auch so ein Gerät, allerdings mit einem Selbstbau-Gehäuse. Die Leiterplatte sieht deiner sehr ähnlich. Was brauchst du dazu?

Viele Grüße

Heiko

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

003
27.03.2010, 14:19 Uhr
karsten
Default Group and Edit

Die Bilder habe ich noch komplett in 000 eingefügt.

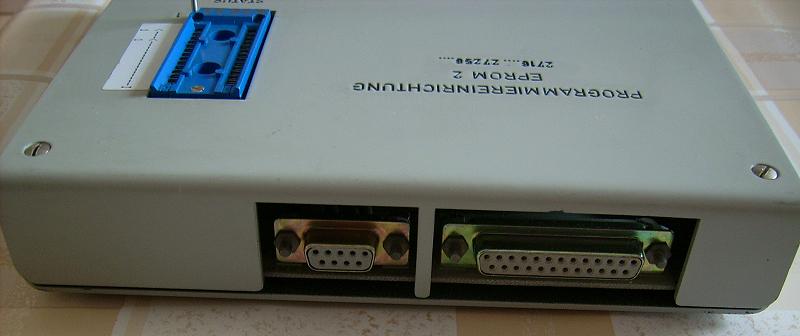

die SubD9 ist für 5P und 12P

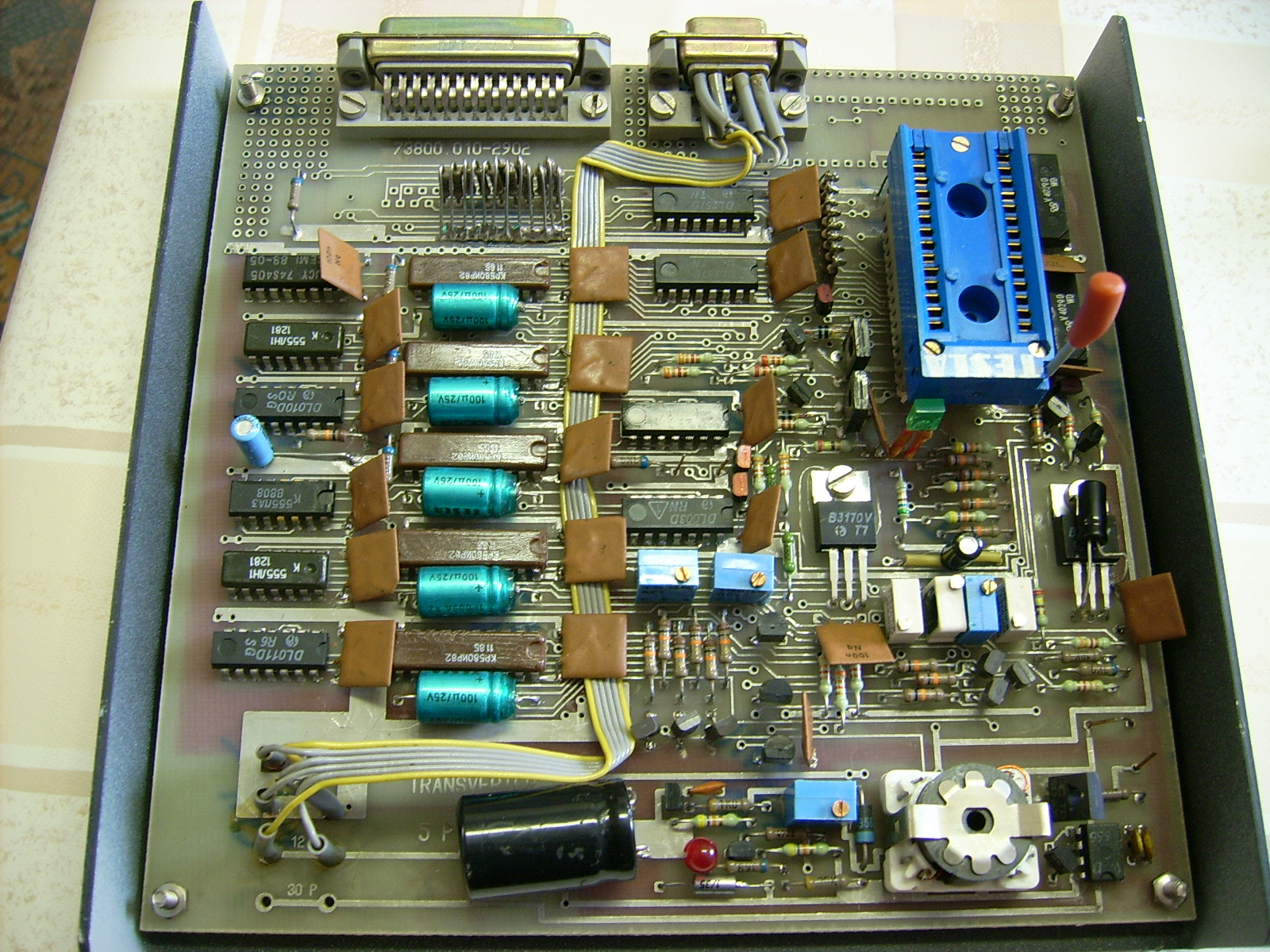

aus den 12P werden mit dem Transverter (Schalenkern) 30P gemacht

Die Platine ist durchkontaktiert also industriell gefertigt.

Nach dem TTL-IC alter (TN) 1985
Nach dem CMOS (WD) 1988

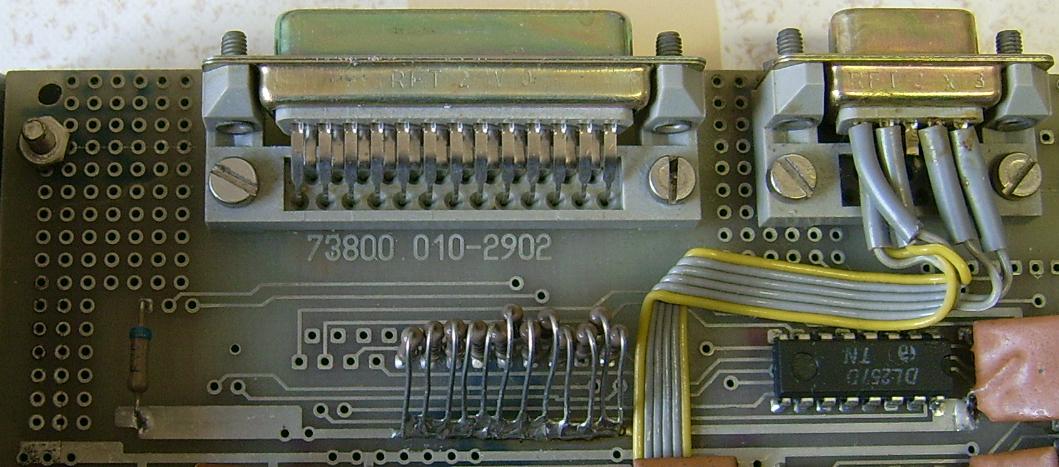

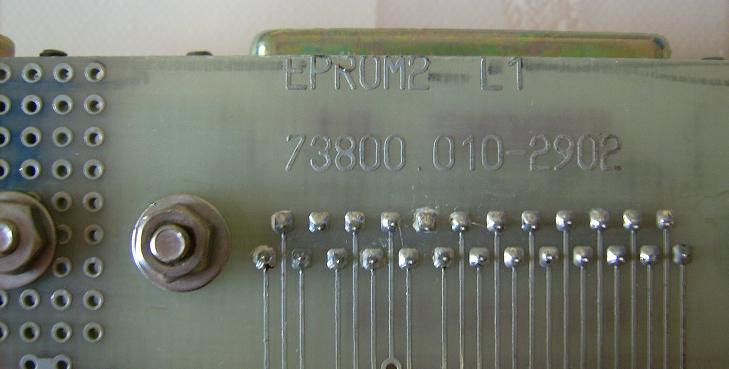

die Nummer 73800 010-2902

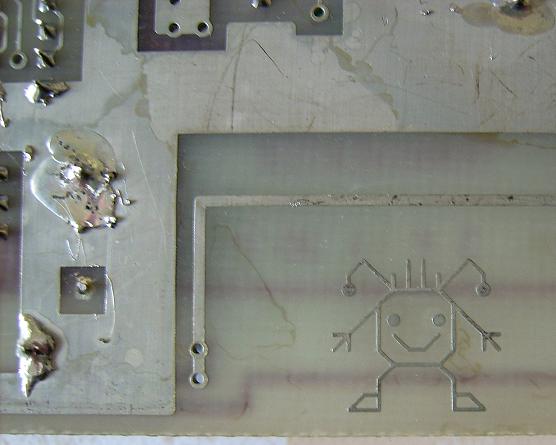

und die Rückseite verrät IfAM Erfurt.

Weiß einer mehr?
--
1. Grundgesetz der Messtechnik? Wer misst misst Mist!
(fast) alle DDR-Schaltkreise und viele Transistoren
Elektronikarchäologie, MC80, K1520

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

004
27.03.2010, 14:33 Uhr
karsten
Default Group and Edit

@ Heiko_P
Schaltplan und Software wäre toll.
Hast du den Brenner aktiv im Einsatz?

Gruß
Karsten
--
1. Grundgesetz der Messtechnik? Wer misst misst Mist!
(fast) alle DDR-Schaltkreise und viele Transistoren
Elektronikarchäologie, MC80, K1520

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

005
27.03.2010, 14:50 Uhr
Heiko_P

Ich habe eine Schaltplan, eine Beschreibung (Textdatei) und eine Software für DOS, das kannst du alles haben. Ich habe den Eprommer nur gelegentlich im Einsatz, da die Software nur unter DOS läuft. Mein Plan ist, dafür ein CP/M-Programm zu basteln. Das kann aber noch dauern ...

Ich schicke dir mal eine Mail mit den Dateien.

Viele Grüße

Heiko

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

006
27.03.2010, 14:59 Uhr
karsten
Default Group and Edit

@ Heiko_P
Dann schon mal vielen Dank!
--
1. Grundgesetz der Messtechnik? Wer misst misst Mist!
(fast) alle DDR-Schaltkreise und viele Transistoren
Elektronikarchäologie, MC80, K1520

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

007
27.03.2010, 15:09 Uhr
Rüdiger
Administrator

Zitat:

karsten schrieb

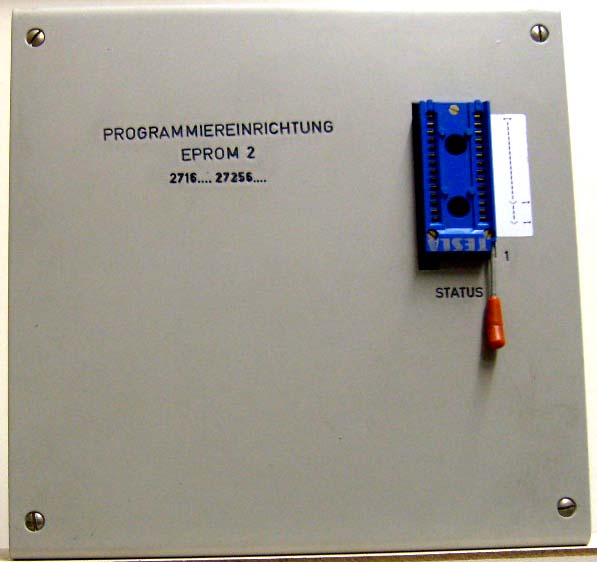

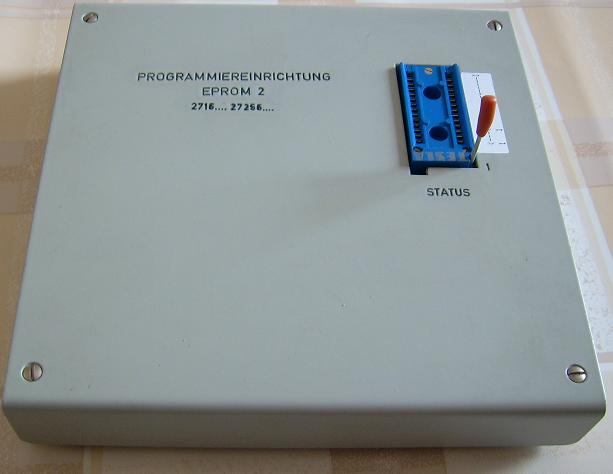

kennt jemand dieses Teil:

Eine IFAM-Entwicklung. Frag mal Paulotto.
--
Kernel panic: Out of swap space.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

008
27.03.2010, 22:23 Uhr
paulotto

den kenne ich nicht, aber der IfAM in Erfurt hat etliche unterschiedliche hergestellt. Wir hatten den mit der 2-geteilten Platine für den PC1715.

Gruß,

Klaus

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

009
27.12.2010, 14:08 Uhr
eyck

@Heiko_P

kannst Du mir den Schaltplan dafür auch zukommen lassen? Hab' so'n Teil gerade bei mir in der Wühlkiste gefunden...

Gruß,
Eyck

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

010
27.12.2010, 14:59 Uhr
Heiko_P

Es scheint also noch mehr zu geben...

Ich schicke dir die Schaltung und die Doku per Mail.

Viele Grüße

Heiko

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

011
21.07.2014, 14:18 Uhr
wpwsaw
Default Group and Edit

Hallo Gemeinde,

möchte das Thema mal wieder aufgreifen, weil... mir so ein Teil zugelaufen ist. Mich würden die Unterlagen und Software für dieses Teil interessieren. Kann mir jetzt noch jemand helfen? Haben die einen Anschluss für einen Parallelport?

gruß
wpw
--
RECORD, CRN1; CRN2; PicoDat; LC80; Poly880; KC85/2,3,4,5 ; KC87; Z1013; BIC; PC1715; K8915; K8924; A7100; A7150; EC1834; und P8000 ab jetzt ohne Tatra813-8x8 aber mit W50LA/Z/A; P3; ES175/2 und Multicar M25 3SK; Barkas B1000 HP

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

012
21.07.2014, 18:11 Uhr
Mobby5

Bestimmt das von ebay.

--
und ausserdem muss in Zeile 20 der Doppelpunkt durch ein Semikolon ersetzt werden

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

013
21.07.2014, 19:46 Uhr
dm

Hallo wpw,

Anfang der 90ziger Jahre habe ich solch ein Brenner gebaut. Ich werde die Unterlagen suchen bzw zusammen stellen.

Gruß
Dieter

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

014
21.07.2014, 22:14 Uhr
constanze czech

Hmm. geht da nicht die SCP-Software vom EPROM1 vom IFAM?
--
biete 3-Raum-Computer 96m², Dusche, WC, Zentralheizung, Ferritkerngrill...(nicht ganz) ruhige Wohnlage....zum Zeitwert...

Dieser Beitrag wurde am 21.07.2014 um 22:15 Uhr von sebastian czech editiert.

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

015
22.07.2014, 08:14 Uhr
wpwsaw
Default Group and Edit

Moin, und danke für die Infos. Das mit ifam Erfurt habe ich nicht gewußt. Ich bin über jedes Stück Doku dankbar.

Vielen Dank

Gruß
wpw
--
RECORD, CRN1; CRN2; PicoDat; LC80; Poly880; KC85/2,3,4,5 ; KC87; Z1013; BIC; PC1715; K8915; K8924; A7100; A7150; EC1834; und P8000 ab jetzt ohne Tatra813-8x8 aber mit W50LA/Z/A; P3; ES175/2 und Multicar M25 3SK; Barkas B1000 HP

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

016
22.07.2014, 09:11 Uhr
dm

Hallo Sebastian,
Der Brenner "EPROM2" wird, wie du vermutest, mit der Software "EPROM1" betrieben. Es können 2716 bis 27256 mit dieser Software gebrannt werden.

@wpw,
Wenn ich alles zusammen gestellt habe, werde ich es an deiner E-mail Adresse senden.

Gruß
Dieter

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen

017
22.07.2014, 11:45 Uhr
wpwsaw
Default Group and Edit

Vielen Dank Dieter

Gruß
wpw
--
RECORD, CRN1; CRN2; PicoDat; LC80; Poly880; KC85/2,3,4,5 ; KC87; Z1013; BIC; PC1715; K8915; K8924; A7100; A7150; EC1834; und P8000 ab jetzt ohne Tatra813-8x8 aber mit W50LA/Z/A; P3; ES175/2 und Multicar M25 3SK; Barkas B1000 HP

Profil || Private Nachricht || Suche

Zitatantwort || Editieren || Löschen
